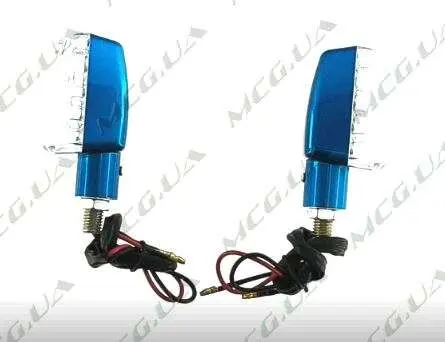

Світлодіодний покажчик повороту JS «Гробик», 15 LED, синій

Світлодіодний покажчик повороту JS «Гробик»

Мотоциклетний покажчик повороту з 15 світлодіодами призначений для позначення маневру та заміни відповідного за конструкцією штатного або раніше встановленого поворотника. Модель виконана в характерному корпусі типу «гробик»: видовжена верхня частина має синє оформлення, а світловий сектор закритий прозорим склом. Такий варіант підійде для ремонту мото-світлотехніки або зміни зовнішнього вигляду техніки за умови збігу кріплення та електричних параметрів.

Конструкція та призначення

Світловий блок містить 15 LED. Світлодіодне виконання потрібно враховувати під час підключення: навантаження такого поворотника може відрізнятися від навантаження звичайної лампи розжарювання. Перед установленням варто перевірити, чи розраховане наявне реле поворотів на LED-світлотехніку. Якщо після підключення частота блимання відрізняється від нормальної, потрібно перевірити схему техніки та відповідність реле підключеному навантаженню.

В основі передбачена різьбова шпилька, за допомогою якої корпус фіксується в монтажному отворі. Проводи виведені через нижню частину кріплення. Таке компонування дає змогу встановити поворотник на відповідний кронштейн і прокласти проводку з внутрішнього боку облицювання або вздовж штатного маршруту. Перед затягуванням кріплення корпус слід виставити так, щоб світловий сектор був спрямований у потрібний бік і не перекривався пластиком, багажними рамками чи іншими деталями мотоцикла.

Що перевірити під час вибору

• Форму та габарити. Порівняйте корпус типу «гробик» зі старим поворотником і переконайтеся, що біля місця монтажу достатньо простору.
• Спосіб кріплення. Перевірте діаметр монтажного отвору, довжину доступної різьбової частини та можливість надійно зафіксувати основу.
• Підключення. Зіставте кількість проводів, тип наявних контактів і схему підключення на вашій техніці. Орієнтуватися лише на колір ізоляції проводів не варто.
• Параметри бортової мережі. До підключення уточніть робочу напругу мотоцикла та вимоги встановленого реле. Точні електричні параметри цієї позиції в картці не заявлені.
• Бік і кількість. Визначте, чи потрібен один покажчик, чи узгоджена пара. Кількість виробів у постачальному наборі потрібно уточнити перед замовленням.

Монтаж і перевірка

Установлення виконують за вимкненого живлення. Спочатку демонтують старий поворотник, зберігаючи зрозумілий маршрут його проводів і розташування з’єднань. Новий корпус закріплюють без перекосу, після чого проводку прокладають без натягу, гострих перегинів і контакту з гарячими або рухомими частинами. Електричні з’єднання виконують за схемою конкретного мотоцикла, скутера чи мопеда.

Після монтажу необхідно перевірити ввімкнення покажчика, рівномірність блимання та надійність фіксації. Провід не повинен натягуватися під час повороту керма або роботи підвіски, якщо точка встановлення розташована біля рухомих деталей. Різьбове з’єднання затягують із зусиллям, достатнім для утримання корпусу, не допускаючи пошкодження основи.

Модель добирають за поєднанням форми, синього виконання корпусу, прозорого скла, кількості LED, способу кріплення та параметрів підключення. Вона належить до універсальної мото-світлотехніки, однак конкретна сумісність визначається конструкцією місця встановлення й електрикою техніки. Такий підхід допомагає замінити пошкоджений поворотник без перероблення кронштейна та уникнути неправильної роботи світлового сигналу після підключення.
