ЦПГ для мотокоси 1E34F Ø34 мм, Нікосил

Циліндро-поршнева група для мотокоси 1E34F Ø34 мм

Комплект призначений для ремонту двигуна мотокоси з позначенням 1E34F і діаметром циліндра 34 мм. ЦПГ утворює камеру, у якій поршень стискає паливоповітряну суміш, а потім передає зусилля через поршневий палець на шатун. Від стану циліндра, поршня та кілець залежать компресія, упевнений запуск, стабільність роботи й здатність двигуна зберігати тягу під навантаженням.

Таку поршневу встановлюють у разі зношення або пошкодження деталей штатної ЦПГ. Підставою для ремонту можуть бути задири на циліндрі та спідниці поршня, прогоряння днища, пошкодження канавок, втрата пружності кілець або помітне зниження компресії. Характерні прояви зношення — ускладнений запуск, падіння потужності, нестабільна робота та сторонній механічний шум. Перед складанням потрібно визначити причину пошкодження, щоб нова група не постраждала повторно.

Конструкція та призначення деталей

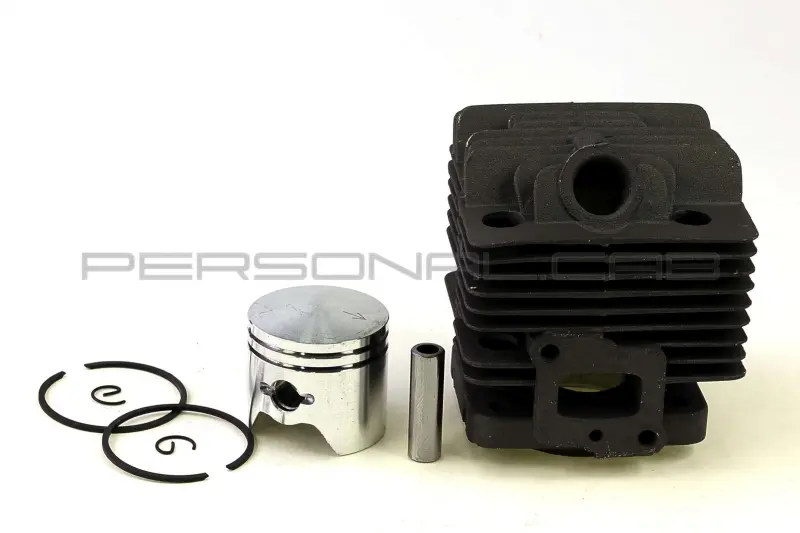

До набору входять циліндр із зовнішніми ребрами охолодження, поршень, два поршневі кільця, поршневий палець і два стопорні кільця. Ребра збільшують площу тепловіддачі циліндра під час роботи двигуна. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, а палець з’єднує поршень із шатуном. Стопорні кільця утримують палець від осьового зміщення після складання.

• Діаметр циліндра — 34 мм: відповідає розміру, застосованому в цій ЦПГ 1E34F.
• Покриття робочої поверхні — Нікосил: утворює тверду зносостійку поверхню для контакту з поршнем і кільцями.
• Два поршневі кільця: беруть участь в ущільненні циліндра та підтриманні компресії.
• Ребристий циліндр: сприяє відведенню тепла під час роботи мотокоси.
• Узгоджений набір основних деталей: дає змогу замінити циліндр і сполучені з ним компоненти в межах одного ремонту.

Як перевірити сумісність

Під час добору необхідно підтвердити позначення двигуна 1E34F і діаметр циліндра 34 мм. Одного збігу робочого діаметра недостатньо: перед установленням порівняйте стару й нову деталі за розташуванням впускного та випускного вікон, формою каналів, посадковою площиною, міжосьовими відстанями кріпильних отворів, зовнішньою конфігурацією циліндра та місцями приєднання глушника і впускного патрубка. Також мають збігатися розміри поршневого пальця, висота поршня, розташування його канавок і конструкція стопорів кілець.

Позначення 1E34F трапляється в різних виконаннях бензоінструменту, тому орієнтуватися лише на торгову назву мотокоси не варто. Найнадійніший спосіб добору — зняти стару ЦПГ, виміряти діаметр і зіставити всі точки кріплення та з’єднання. Якщо геометрія вікон або посадок відрізняється, комплект не можна встановлювати навіть за однакового діаметра поршня.

Рекомендації щодо встановлення

До складання очистьте картер і прилеглі поверхні від нагару, пилу та частинок зруйнованої деталі. Перевірте стан шатуна, голчастого підшипника поршневого пальця, ущільнень, прокладок, впускного тракту та кріплення. Ці компоненти добирають окремо, якщо вони непридатні для повторного використання. Потрапляння абразивних частинок усередину двигуна здатне швидко пошкодити нову поверхню циліндра.

Поршень і кільця встановлюють у правильному напрямку з урахуванням розташування вікон циліндра та фіксувальних штифтів у канавках. Перед монтажем поверхні тертя змащують відповідною моторною оливою. Обидва стопорні кільця пальця мають повністю сісти у свої канавки. Після затягування кріплення колінчастий вал слід обережно провернути вручну: рух повинен залишатися вільним, без заклинювання та контакту кілець із крайками вікон.

Після ремонту перевірте герметичність з’єднань і налаштування двигуна. Причиною задирів нерідко стають перегрівання, забруднений повітряний фільтр, підсмоктування повітря, неправильна паливна суміш або некоректне регулювання карбюратора. Усунення початкової несправності разом з акуратним установленням допомагає відновити компресію та забезпечує нормальну роботу ЦПГ у двигуні мотокоси.
