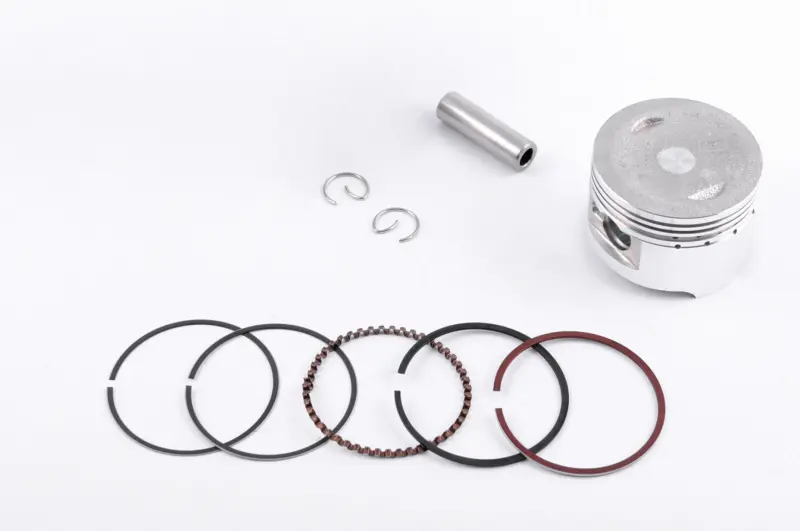

Поршневий комплект MSU 4T GY6 80 STD, Ø47 мм, палець Ø13 мм

Поршневий комплект MSU для 4T GY6 80

Комплект призначений для ремонту циліндро-поршневої групи чотиритактних скутерних двигунів GY6 80 з номінальним діаметром поршня 47 мм. Виконання STD розраховане на циліндр стандартного розміру, а поршневий палець має діаметр 13 мм. Така конфігурація застосовується у двигунах сімейств 139QMA/1P39QMA та 139QMB/1P39QMB, проте перед замовленням потрібно перевірити не лише позначення мотора, а й фактичні розміри встановлених деталей: двигун міг раніше ремонтуватися або отримати циліндр іншої модифікації.

Поршень рухається всередині циліндра, сприймає тиск газів після згоряння суміші та через палець і шатун передає зусилля колінчастому валу. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра та беруть участь у контролі мастила. Стан цих деталей безпосередньо пов’язаний із компресією, запуском двигуна, стабільністю його роботи та витратою мастила. Комплект використовують у разі зношення спідниці або канавок поршня, пошкодження днища, залягання кілець, появи задирів і під час ремонту після діагностики циліндро-поршневої групи.

Склад і підтверджені параметри

• Поршень Ø47 мм: відповідає номінальному розміру, зазначеному для версії GY6 80 STD.
• Поршневий палець Ø13 мм: з’єднує поршень із шатуном; його діаметр має відповідати посадці конкретного двигуна.
• Комплект поршневих кілець: установлюється в канавки поршня для ущільнення циліндра та контролю мастила.
• Два стопорні кільця: фіксують палець від осьового зміщення після складання.
• Призначення: чотиритактні скутерні двигуни GY6 80, включно із зазначеними для цієї позиції сімействами 139QMA/1P39QMA та 139QMB/1P39QMB.

Як правильно підібрати розмір

Позначення STD має принципове значення під час вибору. Воно вказує на стандартний, а не збільшений ремонтний розмір. Поршні Ø47 мм із позначеннями +0,25 або +0,50 не є прямою заміною цієї версії: вони призначені для циліндрів, оброблених під відповідне збільшення. Тому самого збігу назви GY6 80 недостатньо. Перед придбанням вимірюють діаметр циліндра та старого поршня, перевіряють діаметр пальця, стан поверхні циліндра й допустимий проміжок між спряженими деталями. Значення проміжків потрібно брати з технічної документації двигуна та зіставляти з результатами точних вимірювань.

Якщо циліндр зберіг номінальний розмір і перебуває в допустимому стані, застосовується версія STD. За наявності овальності, виробітку, глибоких рисок або слідів прихоплення просте встановлення нового поршня не усуває причину несправності. У такому разі спочатку визначають, чи допускає циліндр подальшу експлуатацію, обробку під ремонтний розмір або потребує заміни. Такий підхід допомагає уникнути низької компресії, підвищеної витрати мастила, шуму та повторного пошкодження нових деталей.

Рекомендації зі встановлення

Монтаж виконують на чистих деталях після перевірки циліндра, шатуна та посадки пальця. Кільця розміщують у призначених для них канавках із дотриманням їхнього порядку й орієнтації, а замки розташовують відповідно до інструкції з ремонту конкретного двигуна. До остаточного складання контролюють проміжок кілець у циліндрі, вільний рух кілець у канавках і правильну фіксацію пальця обома стопорними кільцями. Стопори мають повністю увійти у свої канавки: неповна посадка може спричинити осьове зміщення пальця та пошкодження стінки циліндра.

Після встановлення поршень повинен переміщуватися без заїдань. Також перевіряють напрямок монтажу поршня, якщо його задано конструкцією або позначенням на деталі, стан прокладок і чистоту мастильних каналів. Поршневий комплект MSU Ø47 мм STD із пальцем Ø13 мм підходить для планового відновлення GY6 80 лише за умови збігу двигуна, номінального розміру циліндра та всіх посадкових параметрів.
