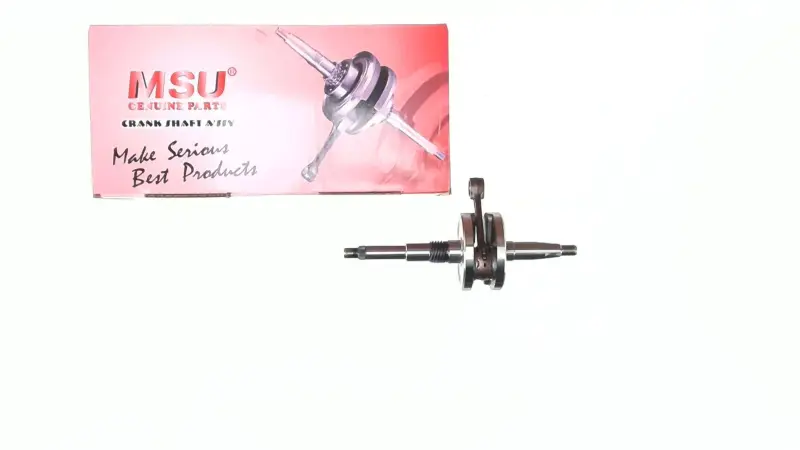

Колінвал для Honda Tact AF16, MSU

Колінвал для Honda Tact AF16 MSU

Колінвал MSU призначений для ремонту двигуна скутера Honda Tact AF16. Це центральна деталь кривошипно-шатунного механізму: вона працює разом із шатуном і перетворює хід поршня на обертання. Виріб розрахований на двотактний двигун об’ємом 50 см³ у модифікації AF16 (Tact Full Mark SA50M).

Колінвал замінюють під час капітального ремонту двигуна або після виявлення зношення попереднього вузла. Підставою для діагностики можуть бути сторонній стукіт з боку картера, вібрації, люфт шатуна, пошкодження посадкових поверхонь чи шліцьової частини. Встановлення справної деталі допомагає відновити належну роботу кривошипно-шатунного механізму та підготувати мотор до подальшого складання.

Конструкція містить дві щоки та шатун; з обох боків передбачені посадкові частини для встановлення в двигун і з’єднання з приводними елементами. Для цієї версії вказані діаметр щік 66 мм, ширина щік 34 мм, посадка під поршневий палець 10 мм і діаметр вала з боку варіатора 12 мм. Ці параметри варто використовувати як контрольні точки під час підбору: їх слід зіставити зі знятим колінвалом і деталями конкретного двигуна.

Переваги:

• призначений для скутера Honda Tact AF16;
• підходить для двотактної 50-кубової модифікації AF16;
• колінвал представлений під брендом MSU;
• конструкція з шатуном дає змогу замінити зношений кривошипний вузол повністю;
• відомі основні орієнтири для перевірки перед установленням: 66 мм, 34 мм, палець 10 мм і вал варіатора 12 мм.

Що перевірити перед купівлею та монтажем

Маркування AF16 важливе для підбору, однак перед замовленням варто звірити модель двигуна, форму та стан старої деталі, розміри щік, розмір поршневого пальця і сторону варіатора. Колінвал не слід обирати лише за зовнішньою схожістю з деталями для інших Honda Tact або Honda Dio: відмінності посадок і робочих розмірів можуть проявитися вже під час складання.

Монтаж виконують на розібраному двигуні. Водночас доцільно перевірити підшипники колінвала, сальники, стан картера, поршня, циліндра та кріпильних поверхонь — зношені супутні елементи можуть скоротити ресурс нового вузла. Після складання потрібно переконатися, що колінвал установлений без перекосів, вільно обертається та коректно з’єднується з іншими деталями двигуна. Колінвал Honda Tact AF16 MSU стане доречним вибором для планового ремонту, відновлення скутера після несправності кривошипного механізму та заміни деталі з критичним зношенням.
