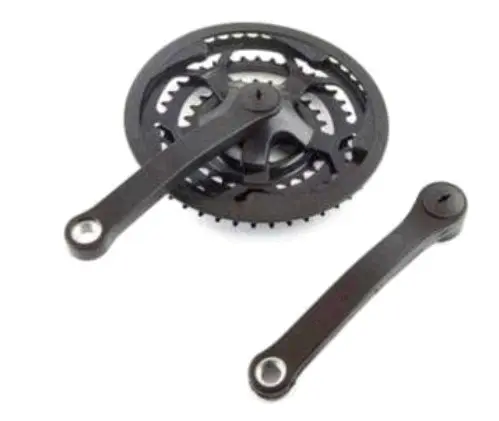

Велосипедна система шатунів DS mod B 28/38/48T, 170 мм, під квадрат, чорна, із захистом

Система шатунів DS mod B 28/38/48T для велосипеда

Передня система з трьома зірками призначена для передавання зусилля від педалей на ланцюг і зміни передатного відношення трансмісії. Конфігурація включає зірки на 28, 38 і 48 зубців, правий шатун із зірками, окремий лівий шатун та зовнішній захист. Обидва шатуни мають довжину 170 мм, а з’єднання з валом каретки виконане під квадрат. Чорне виконання підходить для заміни системи з такими самими основними параметрами на міському, прогулянковому, туристичному або іншому велосипеді із сумісною трансмісією.

Призначення трьох зірок

Три передні зірки дають змогу змінювати навантаження на педалі та добирати режим руху разом із задніми зірками. Мала зірка на 28 зубців використовується для легшого передатного відношення, зручного під час підйому або руху з невисокою швидкістю. Середня зірка на 38 зубців підходить для звичайного рівномірного темпу. Велика зірка на 48 зубців формує важче передатне відношення для руху з більшою швидкістю за відповідних дорожніх умов. Фактичний діапазон передач залежить також від установленого позаду блока зірок.

Захист розташований із зовнішнього боку великої зірки та частково закриває її край. Він відокремлює зубчасту частину системи від одягу з боку правого шатуна. Це особливо практично для повсякденного велосипеда, на якому їздять без спеціального обтислого екіпірування. Захист не скасовує правильного налаштування ланцюга й перемикача, тому після монтажу трансмісія повинна вільно працювати на всіх допустимих поєднаннях передач.

Що перевірити під час вибору

Систему добирають не лише за кількістю зубців. Перед замовленням порівняйте її з установленою деталлю та параметрами велосипеда:

• Посадка на вал: каретка повинна мати квадратні закінчення вала. Системи з клиновим, шліцьовим або інтегрованим з’єднанням для такого встановлення не підходять.
• Довжина шатунів: у цій моделі вона становить 170 мм. Бажано зіставити розмір зі старою парою, оскільки він впливає на положення педалей і характер обертання.
• Набір зірок: комбінація 28/38/48T має відповідати можливостям переднього перемикача та обраній схемі трансмісії.
• Лінія ланцюга: після посадки на вал середня площина зірок має узгоджуватися з положенням задніх зірок. На неї впливають конструкція каретки та довжина її вала.
• Ланцюг і перемикання: оцініть стан ланцюга, налаштування переднього перемикача та його здатність переводити ланцюг між трьома зірками до 48T.
• Посадка педалей: перед монтажем зіставте різьбові отвори шатунів із педалями, які використовуватимуться на велосипеді.

Заміна та встановлення

Таку систему встановлюють у разі пошкодження або деформації шатунів, помітного зношення зубців, порушення посадки на квадратному валу чи переходу на конфігурацію 28/38/48T. Одночасна заміна правого й лівого шатунів дає змогу зберегти однакову довжину важелів з обох боків. Перед роботою перевіряють стан каретки: вал має обертатися без відчутного люфту, заклинювання та стороннього шуму. Зношена каретка може заважати точному налаштуванню навіть із новою системою.

Для демонтажу старих шатунів і посадки нової пари застосовують відповідний велосипедний інструмент. Квадратні поверхні вала та посадкові отвори очищають, шатуни розташовують один навпроти одного й закріплюють із зусиллям, передбаченим виробником каретки та кріплення. Після встановлення перевіряють, чи не торкається система рами, чи вільно обертаються шатуни, чи утримується ланцюг на кожній зірці та чи правильно працює передній перемикач. Якщо старий ланцюг сильно розтягнутий або зубці попередньої системи були помітно зношені, стан інших компонентів трансмісії також варто оцінити до остаточного налаштування.

DS mod B підійде як основа для відновлення велосипедного привода, якщо збігаються квадратна посадка, довжина 170 мм, схема з трьома зірками та діапазон 28/38/48T. Точне зіставлення каретки, лінії ланцюга, ланцюга й перемикача допомагає отримати рівне обертання та впевнений перехід між передачами.
