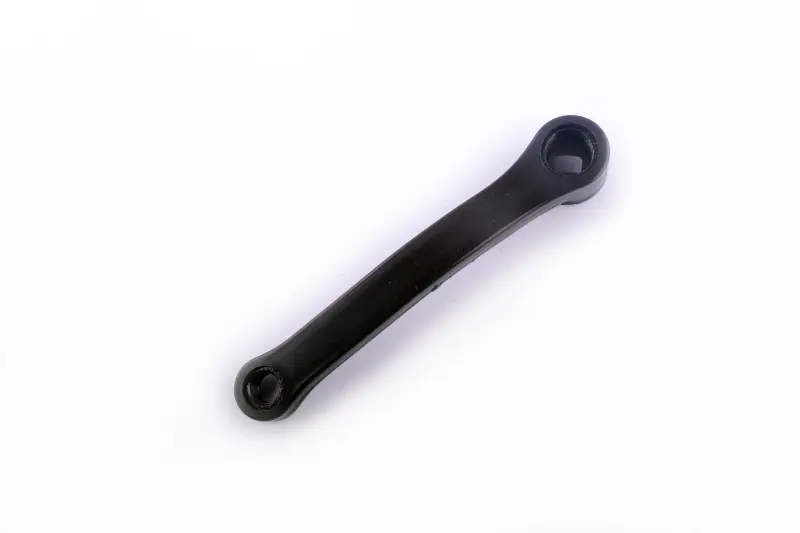

Лівий велосипедний шатун YKX mod.A, 200 мм, під квадрат H-14 мм, чорний

Лівий велосипедний шатун YKX mod.A довжиною 200 мм

Окремий лівий шатун призначений для велосипедної системи з посадкою на квадрат. Він з’єднує ліву педаль із валом каретки та разом із правим шатуном передає зусилля велосипедиста на привод. Деталь підходить для ремонту, коли потрібно замінити саме ліву сторону без зірки: наприклад, після деформації важеля, пошкодження посадкового отвору, появи люфту або зношення різьби під педаль.

Довжина шатуна становить 200 мм, позначення квадратної посадки — H-14 мм. Ці параметри потрібно зіставити з демонтованою деталлю та конструкцією встановленої каретки. Довжину велосипедного шатуна визначають між центрами отвору під вал і отвору під педаль, тому під час порівняння важливий не загальний розмір заготовки, а міжосьова відстань. Однакова довжина лівого та правого шатунів забезпечує симетричне обертання педалей і звичну траєкторію руху ніг.

Що перевірити під час підбору

• Бік установлення. Це лівий шатун, який монтують із боку, протилежного передній зірці звичайної велосипедної трансмісії.
• Довжину. Потрібне значення — 200 мм. Його слід порівняти з довжиною правого шатуна або правильно виміряної старої деталі.
• Посадку на вал. Модель розрахована на квадратне з’єднання з позначенням H-14 мм; вона не призначена для шліцьових та інтегрованих систем іншого типу.
• Положення квадратного отвору. Після монтажу лівий і правий важелі мають бути спрямовані точно в протилежні боки.
• Педальну різьбу. До встановлення порівняйте її діаметр, крок і напрямок із відповідною лівою педаллю. Ліва велосипедна педаль має зворотний напрямок різьби.
• Профіль і проміжки. Зіставте форму старого шатуна та відстань до пера рами, щоб важіль і педаль вільно проходили під час повного оберту.

Установлення та перевірка після ремонту

Перед роботою оглядають квадрат вала каретки: його грані мають зберігати правильну форму та не мати вироблення, здатного спричинити люфт нової деталі. Посадкові поверхні очищають, після чого шатун установлюють на відповідний бік і фіксують передбаченим конструкцією болтом або гайкою. Спосіб підготовки з’єднання та зусилля затягування вибирають за вимогами виробника каретки й кріплення. Недостатньо затягнутий шатун рухається на конусній квадратній посадці, через що отвір поступово розбивається, а важіль починає скрипіти або хитатися.

Ліву педаль спочатку вкручують рукою, не допускаючи перекосу витків, і лише після вільного входження різьби остаточно затягують відповідним інструментом. Для лівого боку напрямок закручування відрізняється від звичної правої різьби. Після складання прокручують шатуни на повний оберт, контролюють відсутність контакту з рамою, перевіряють взаємне положення важелів і бічний люфт. Після перших поїздок корисно повторно переконатися, що кріплення шатуна зберігає щільну посадку.

Коли потрібна заміна

Підставою для заміни є помітний вигин, тріщини, пошкоджена педальна різьба, заокруглення квадратного отвору або стійке розхитування за справного й правильно затягнутого кріплення. Продовжувати користуватися деталлю з такими дефектами не варто: нестабільна опора під ногою погіршує контроль педалювання та прискорює пошкодження сполучених поверхонь. YKX mod.A обирають як окремий чорний лівий шатун, коли системі потрібні довжина 200 мм і квадратна посадка H-14 мм. Перед замовленням достатньо послідовно перевірити бік, міжосьову довжину, тип вала, параметри педалі та вільне проходження важеля поруч із рамою.
