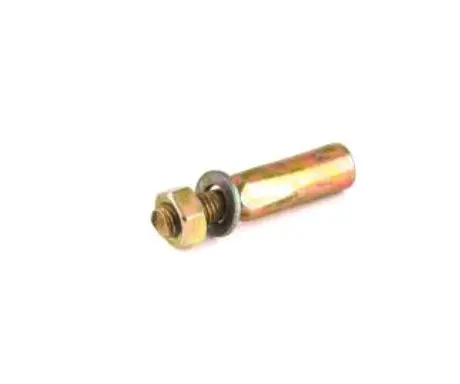

Ремонтний клин шатуна велосипеда 9,8 мм YKX mod. A

Ремонтний клин шатуна велосипеда YKX mod. A, 9,8 мм

Клин призначений для ремонту велосипедної системи з клиновим кріпленням шатунів до осі каретки. Він проходить крізь поперечний отвір шатуна, а його похила площина впирається у пласку ділянку осі. Таке з’єднання утримує шатун у заданому положенні та дає змогу передавати зусилля від педалей до ведучої зірки. Модель розрахована саме на клинову конструкцію: для шатунів із кріпленням під квадрат, шліци або стяжні болти вона не застосовується.

Номінальний діаметр клина становить 9,8 мм. Це основний розмір для попереднього добору, проте він не є єдиним критерієм сумісності. Клини відрізняються кутом, глибиною та розташуванням похилої площини, тому дві деталі однакового діаметра можуть по-різному сідати в шатун. Перед придбанням потрібно зіставити новий клин зі старим за діаметром циліндричної частини, формою скошеної площадки, довжиною посадкової зони та положенням різьбового кінця.

Конструкція та призначення

• Циліндричний стрижень спрямовує клин у поперечному отворі шатуна та допомагає зберегти правильне положення кріплення.
• Похила площина під час запресовування притискається до пласкої ділянки осі каретки, усуваючи рухомість між віссю і шатуном за умови правильного добору деталей.
• Різьбовий кінець із гайкою утримує вже встановлений клин від виходу з посадкового місця.
• Шайба розподіляє притиск під гайкою та відокремлює її опорну поверхню від шатуна.

Ремонтний клин використовують у разі появи люфту шатуна, пошкодження або деформації попереднього кріплення, а також після розбирання клинової системи для обслуговування каретки. Якщо велосипед тривалий час використовували з ослабленим клином, вісь може виробити заглиблення на його похилій поверхні. У такому разі підтягування гайки не відновлює щільну посадку: клин потрібно замінити, одночасно перевіривши отвір шатуна та пласку ділянку осі.

Що перевірити перед установленням

Спочатку вимірюють старий клин і посадковий отвір, після чого оцінюють стан осі каретки. Розмір 9,8 мм має відповідати ремонтованій системі без надмірного проміжку та без потреби силою проштовхувати циліндричну частину крізь невідповідний отвір. Похила площадка повинна прилягати до осі рівномірно, а не однією крайкою. Нерівномірний контакт може залишити шатун під неправильним кутом або зберегти люфт навіть після фіксації.

Якщо клини замінюють з обох боків, їхні пласкі поверхні встановлюють у протилежних напрямках. Це потрібно, щоб лівий і правий шатуни розташувалися на одній лінії під кутом 180° один до одного. Під час заміни лише однієї деталі слід особливо ретельно порівняти її профіль із другим клином: різні кути похилих площадок можуть порушити взаємне положення шатунів. За помітної різниці доцільно підбирати узгоджену пару.

Рекомендації з монтажу

Перед складанням видаляють забруднення з отвору шатуна та контактної поверхні осі, а потім перевіряють, чи немає тріщин, значного вироблення або деформації. Клин має бути посаджений механічним зусиллям — бажано спеціальним пресом для клинів. Гайка призначена для утримання встановленої деталі й не розрахована на протягування непосадженого клина крізь отвір: спроба затягнути з’єднання лише гайкою може пошкодити різьбу та не забезпечити щільного контакту.

Після монтажу перевіряють, щоб шатуни розташовувалися точно навпроти один одного, оберталися без бічного зміщення та не мали люфту відносно осі. Після перших поїздок з’єднання оглядають повторно та за потреби правильно осаджують клин. Їздити з хитким шатуном не слід: переміщення деталей під навантаженням прискорює пошкодження клина й посадкових поверхонь. YKX mod. A діаметром 9,8 мм підходить для відновлення клинового кріплення лише після перевірки всієї геометрії з’єднання, тому точне порівняння зі знятою деталлю залишається головною умовою правильного вибору.
