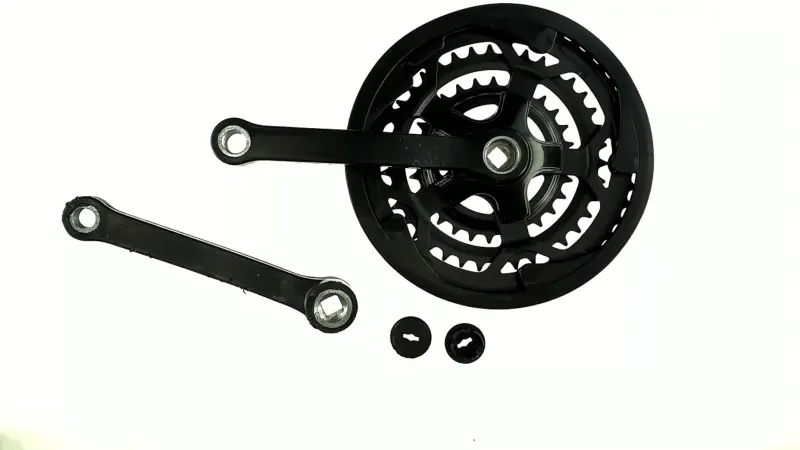

Система шатунів YKX mod.A 28/38/48T, 200 мм, під квадрат, чорна, із захистом

Система шатунів YKX mod.A 28/38/48T під квадрат

Передня система для велосипедної трансмісії об’єднує три ведучі зірки та два шатуни. Вона приймає зусилля від педалей і через ланцюг передає його до задньої частини трансмісії. Набір розрахований на велосипеди, яким потрібна конфігурація з трьома передніми зірками на 28, 38 і 48 зубців, квадратною посадкою шатунів та довжиною 200 мм. Чорне виконання доповнене захистом із боку великої зірки.

Три зірки дають змогу використовувати різні передавальні співвідношення за наявності сумісних ланцюга, задніх зірок, манетки та переднього перемикача. Зірка на 28 зубців призначена для легшого обертання педалей на підйомах і під час руху з невеликою швидкістю. Середня на 38 зубців підходить для спокійної повсякденної їзди, а велика на 48 зубців забезпечує більшу відстань за один оберт педалей на рівній ділянці. Фактичний діапазон передач залежить також від установленої позаду тріскачки або касети.

Конструкція та призначення

Правий шатун з’єднаний із блоком із трьох передніх зірок, а окремий лівий шатун установлюється з протилежного боку каретки. Обидва шатуни мають посадку під квадратний вал. Така конфігурація підходить лише до каретки з відповідними квадратними кінцями осі: системи під шліцьовий вал або інтегровану вісь із нею не взаємозамінні. Захист розташований із боку зовнішньої зірки та частково закриває її ззовні.

Систему вибирають для заміни зношених чи пошкоджених шатунів і передніх зірок, а також під час відновлення велосипеда з відповідною трансмісією. Причиною заміни можуть бути деформовані зубці, помітне биття зірок, пошкодження посадкового квадрата або різьби педалі. Якщо старий ланцюг і зірки вже мають виражене спільне зношення, стан інших деталей трансмісії також потрібно оцінити до складання.

Що перевірити перед вибором

• Посадку каретки: вал повинен мати квадратні кінці, що відповідають посадковим отворам шатунів.
• Кількість і розмір зірок: конфігурація має бути розрахована на три передні зірки з кількістю зубців 28/38/48T.
• Довжину шатунів: заявлений розмір становить 200 мм; його необхідно зіставити з попередньою системою та геометрією велосипеда.
• Роботу перемикання: передній перемикач і манетка мають підтримувати систему з трьома зірками та діапазон до 48 зубців.
• Положення ланцюга: після монтажу перевіряють лінію ланцюга, проміжки біля рами та проходження ланцюга на кожній передачі.
• Суміжні деталі: окремо звіряють сумісність ланцюга, заднього блока зірок, каретки та педалей.

Установлення та перевірка

Перед монтажем очищають і оглядають квадратні поверхні вала та посадкові отвори шатунів. Правий і лівий шатуни встановлюють точно навпроти один одного, без перекосу, після чого кріплення затягують із зусиллям, передбаченим виробником каретки або велосипеда. Педалі вкручують у відповідні боки з урахуванням напрямку їхньої різьби. Не можна усувати люфт надмірним затягуванням пошкодженої посадки: деформований квадрат потребує заміни деталі.

Після складання потрібно переконатися, що шатуни обертаються вільно, зірки не торкаються рами та захисту, а ланцюг не скидається під час перемикання. Передній перемикач налаштовують за висотою та крайніми положеннями відносно великої зірки. Для точного підбору порівняйте з попередньою системою тип посадки, довжину шатунів, кількість зубців кожної зірки, лінію ланцюга та вільний простір біля нижнього пера рами.
