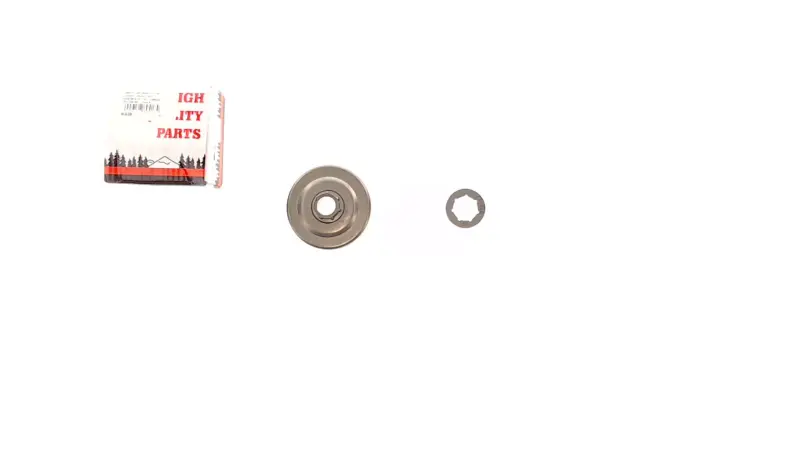

Тарілка зчеплення зі знімною зіркою WOODMAN mod.A для Husqvarna 137/142

Тарілка зчеплення WOODMAN mod.A для Husqvarna 137/142

Тарілка зчеплення призначена для ремонту приводу ланцюга бензопил Husqvarna 137 і 142. Деталь установлюється в зоні зчеплення, приймає обертання від двигуна та передає його ведучій зірці, яка переміщує пиляльний ланцюг по шині. Виконання mod.A розраховане на використання знімної зірки: зубчастий вінець є окремою деталлю та встановлюється на відповідну посадкову частину тарілки. Такий варіант потрібно обирати саме для пилки з аналогічною схемою приводу.

Призначення та будова

Під час роботи колодки зчеплення взаємодіють із внутрішньою поверхнею тарілки та приводять її в обертання. Далі зусилля передається на знімну ведучу зірку, зубці якої входять у зачеплення з ведучими ланками ланцюга. Стан цих деталей впливає на рівномірність руху ланцюга, появу ривків, стороннього шуму та зношування ланцюгової гарнітури. За вираженого вироблення канавок на зірці, пошкодження тарілки або надмірного люфту вузол потрібно оглянути та замінити зношені компоненти.

Головна особливість цієї версії — роздільна конструкція тарілки й зубчастого вінця. Коли знімна зірка зношується, її можна замінити окремо, якщо сама тарілка, посадкові поверхні та інші деталі залишаються справними. Разом із цією позицією передбачена зірка, тому товар підходить для ремонту з одночасним оновленням обох спряжених деталей. Перед установленням потрібно переконатися, що конфігурація демонтованого вузла відповідає виконанню під знімний вінець.

Що перевірити під час вибору

• Модель бензопили: заявлена сумісність стосується Husqvarna 137 та Husqvarna 142.
• Тип конструкції: на пилці має використовуватися тарілка, розрахована під окрему знімну ведучу зірку.
• Параметри ланцюгової гарнітури: крок зірки та кількість зубців мають відповідати встановленим ланцюгу й шині; ці значення потрібно зіставити зі старою деталлю.
• Посадка: порівняйте форму центральної частини, положення зірки, загальну геометрію та спосіб фіксації з демонтованою тарілкою.
• Стан суміжних деталей: одночасно перевірте зчеплення, підшипник, посадкові поверхні та кріпильні компоненти.

Збігу лише за маркою пилки недостатньо, якщо привод раніше переробляли або на одній моделі встановлено іншу версію ланцюгової гарнітури. Не варто підбирати тарілку тільки за зовнішнім діаметром. Для правильної роботи мають одночасно збігатися модель, схема зі знімною зіркою, посадка та параметри зачеплення з ланцюгом. Якщо на бензопилі стоїть тарілка з нерозбірною зубчастою частиною, можливість переходу на іншу конструкцію потрібно оцінювати за всім установленим вузлом.

Установлення та обслуговування

Роботи виконують на вимкненій та охолодженій бензопилі. Перед зняттям кришки зчеплення потрібно відпустити гальмо ланцюга, потім зняти шину й ланцюг та відкрити доступ до приводу. Після демонтажу старої деталі очищують місце встановлення і перевіряють відсутність пошкоджень, значного вироблення та ненормального люфту. Знімну зірку встановлюють у правильному положенні відносно ланцюга, а тарілку й кріплення збирають у послідовності, передбаченій конструкцією пилки.

Після складання ланцюг має вільно переміщуватися по шині за правильного натягу, без заклинювання та перекосу. До початку пиляння перевіряють роботу гальма ланцюга й надходження мастила на гарнітуру. Підшипник тарілки потребує регулярного змащування: в інструкціях Husqvarna для ланцюгових пил зазначена щотижнева періодичність і використання якісного підшипникового мастила або моторної оливи. Ведучу зірку слід періодично оглядати та міняти за надмірного зношування; виробник також рекомендує оновлювати її під час заміни пиляльного ланцюга.

Ця тарілка підходить для відновлення штатного передавання обертання на ланцюгову гарнітуру Husqvarna 137/142, коли потрібне виконання mod.A зі знімною зіркою. Уважне зіставлення старого вузла перед придбанням допомагає виключити невідповідність посадки та забезпечити коректну спільну роботу тарілки, зірки, ланцюга й шини.
