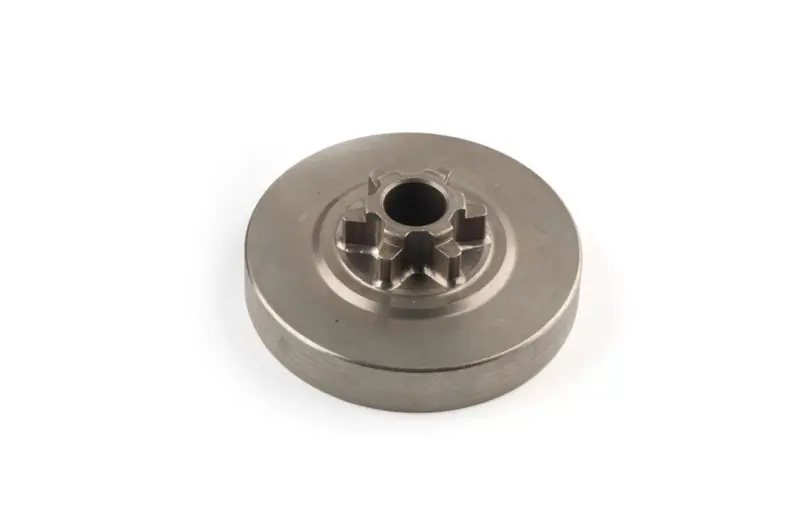

Тарілка зчеплення з ведучою зірочкою Goodluck GL3800 BEST mod.A

Тарілка зчеплення з ведучою зірочкою для Goodluck GL3800 BEST mod.A

Деталь призначена для ремонту приводу пиляльної гарнітури бензопили Goodluck GL3800 BEST у виконанні mod.A. Тарілка встановлюється у вузлі відцентрового зчеплення та приймає обертання після його вмикання, а вбудована ведуча зірочка приводить у рух ланцюг. Від стану цієї деталі залежать плавне переміщення ланцюга по шині, відсутність зайвих ривків і правильне передавання обертів під час пиляння.

Призначення та конструкція

Тарілка й ведуча зірочка утворюють єдину деталь. Таке виконання застосовується на бензопилах серії 3800 та дає змогу замінити зношену чашку разом із зубчастою частиною, що контактує з хвостовиками ведучих ланок ланцюга. Для цього варіанта підтверджено конфігурацію зірочки 3/8″ із шістьма зубцями. У центрі передбачений посадковий отвір, через який тарілка встановлюється на відповідне місце приводу.

Під час роботи двигуна колодки відцентрового зчеплення розходяться та взаємодіють із внутрішньою поверхнею тарілки. Після вмикання зчеплення тарілка починає обертатися разом із зірочкою та протягує ланцюг по напрямній шині. На холостому ходу справний механізм не повинен постійно рухати ланцюг, а зі збільшенням обертів передавання руху має відбуватися без помітних затримок і різких ударів.

Коли потрібна заміна

Основне зношення виникає на зубцях зірочки та посадкових поверхнях. Канавки, загострені або гачкоподібні зубці, значне вироблення, бічний люфт і нерівномірне обертання вказують на потребу в обслуговуванні приводу. Подальше використання зношеної зірочки погіршує зачеплення з ланцюгом, може спричиняти ривки, сторонній шум і прискорене зношення ведучих ланок. Перевірити тарілку також варто за ускладненого руху ланцюга, нестабільного передавання обертів або виявлення пошкоджень на знятій деталі.

• Цілісна конструкція: тарілка замінюється разом із вбудованою ведучою зірочкою, тому зношені контактні поверхні оновлюються одночасно.
• Конфігурація 3/8″-6: шість зубців взаємодіють із ланцюгом відповідного кроку та забезпечують правильне зачеплення за умови збігу інших посадкових параметрів.
• Застосування: деталь належить до приводу ланцюга бензопил Goodluck GL3800 BEST mod.A та встановлюється в зоні відцентрового зчеплення.

Як правильно підібрати тарілку

Позначення GL3800 і mod.A потрібно враховувати разом: у межах однієї серії бензопил можуть траплятися різні варіанти приводу. Перед установленням порівняйте нову деталь зі знятою за зовнішнім діаметром тарілки, діаметром і глибиною центральної посадки, висотою профілю, розташуванням опорних поверхонь, кількістю зубців та кроком використовуваного ланцюга. Форма внутрішньої частини має відповідати зчепленню пили й не перешкоджати вільному обертанню після складання.

Особливо ретельно перевірте поєднання кроку ланцюга та зірочки. Ланцюг іншого кроку не зможе правильно входити в зачеплення: це спричиняє шум, нерівномірний рух і швидке утворення вироблення. Якщо на пилі раніше змінювали шину, ланцюг або деталі зчеплення, орієнтуватися лише на назву моделі недостатньо — фактична конфігурація встановленої гарнітури має вирішальне значення.

Установлення та перевірка після ремонту

Перед монтажем посадкову зону очищають від тирси й забруднень, перевіряють стан зчеплення, опори тарілки та підшипника, якщо він передбачений конструкцією конкретної пили. Деталь повинна встановлюватися без перекосу, вільно обертатися на своєму місці та не мати ненормального бічного люфту. Підшипник, шайби й кріплення використовують відповідно до будови бензопили; їх наявність у комплекті з цією тарілкою не передбачається без окремої вказівки.

Після складання ланцюг регулюють відповідно до інструкції бензопили та вручну перевіряють його вільний хід за вимкненого двигуна. Потім контролюють роботу на холостих і підвищених обертах: ланцюг має починати рух після вмикання зчеплення, рівномірно йти по шині та зупинятися після повернення двигуна до стабільного холостого ходу. Така перевірка допомагає одразу виявити перекіс, неправильний натяг або невідповідність деталей приводу.

Тарілка підходить для планового ремонту Goodluck GL3800 BEST mod.A за умови збігу виконання зчеплення та параметрів ланцюгової гарнітури. Порівняння зі знятою деталлю до монтажу допомагає уникнути помилки між подібними варіантами серії 3800.
