Пружина муфти зчеплення бензопили для St M 180 WOODMAN mod.A

Пружина муфти зчеплення для St M 180 WOODMAN mod.A

Пружина призначена для ремонту відцентрової муфти зчеплення бензопили St M 180 у виконанні WOODMAN mod.A. Вона стягує колодки зчеплення та повертає їх у початкове положення після зниження обертів двигуна. На холостому ходу пружина утримує колодки всередині муфти, не даючи їм передавати обертання барабану й пиляльному ланцюгу. Коли оберти зростають, відцентрова сила розводить колодки до контакту з барабаном — так привод автоматично підключається під час роботи пили.

Від стану пружини залежить своєчасне вмикання та розмикання зчеплення. Розтягнута або така, що втратила пружність, деталь гірше утримує колодки на низьких обертах. Обламування одного із зачепів порушує їх повернення та може спричинити неправильну роботу всього механізму. Можливі ознаки несправності — рух ланцюга на холостому ходу, раннє підхоплення зчеплення, сторонній шум із боку муфти або нерівномірне вмикання зі збільшенням обертів. Якщо причина пов’язана саме з пружиною, її заміна відновлює стягування колодок без придбання муфти в зборі.

Конструкція та призначення

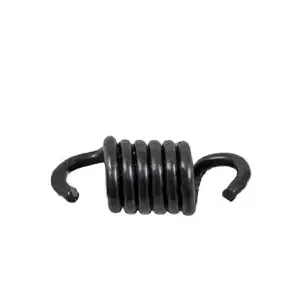

Деталь виконана як компактна циліндрична вита пружина розтягування із загнутими зачепами на обох кінцях. Зачепи з’єднують пружину з відповідними ділянками колодок, а вита частина створює необхідне зусилля для їх повернення. Таке виконання потребує точного збігу з посадковими місцями: форма гачків, їх напрямок, загальна довжина пружини та кількість витків мають відповідати конструкції встановленого зчеплення.

Позначення mod.A стосується конкретного виконання товару та має значення під час добору. Навіть якщо бензопила належить до серії 180, раніше встановлена муфта може відрізнятися конструкцією. Це особливо актуально для інструмента, який уже ремонтували або комплектували не початковим зчепленням. Перед замовленням потрібно зняти стару пружину або отримати до неї вільний доступ і порівняти деталі за формою витої частини, розташуванням обох зачепів та способом посадки між колодками.

Що перевірити перед заміною

• Модель бензопили: позиція призначена для St M 180; позначення моделі необхідно зіставити з інструментом, що використовується.
• Виконання муфти: потрібен варіант, який відповідає WOODMAN mod.A, а не лише загальний збіг за серією пили.
• Геометрію пружини: порівняйте кількість витків, напрямок гачків, відстань між ними в ненавантаженому стані та розташування точок кріплення.
• Стан сусідніх деталей: огляньте колодки, їхні посадкові ділянки та барабан. Нова пружина не виправить зношення або механічне пошкодження інших частин зчеплення.

Встановлення та перевірка

Пружину замінюють у разі розтягнення, втрати пружності, тріщини або обламування зачепа. Роботу виконують на вимкненій та охололій бензопилі, попередньо унеможлививши випадковий запуск двигуна. Під час демонтажу враховують, що пружина встановлена з натягом і після звільнення зачепа може різко розпрямитися. Слід застосовувати інструмент, який дає змогу контролювати деталь і не пошкоджує витки, гачки та місця кріплення на колодках.

Під час установлення пружину не можна перекручувати, деформувати або розтягувати більше, ніж потрібно для фіксації. Обидва зачепи мають повністю ввійти в передбачені посадкові місця, а колодки — однаково повертатися всередину муфти. Після складання перевіряють роботу зчеплення на холостому ходу та зі збільшенням обертів. Пиляльний ланцюг не повинен отримувати привод на холостому ходу. Якщо він продовжує рухатися, механізм вмикається ривками або зберігається сторонній шум, необхідно додатково перевірити налаштування холостого ходу, барабан, колодки й решту деталей зчеплення.

Ця пружина підходить для локального ремонту муфти St M 180 WOODMAN mod.A, коли несправна сама пружина, а інші компоненти придатні до подальшої експлуатації. Точне порівняння зі знятою деталлю допомагає обрати потрібне виконання та уникнути встановлення пружини з невідповідними зачепами або посадкою.
