Пружина муфти зчеплення бензопили Partner P350 WOODMAN mod.A

Пружина муфти зчеплення для Partner P350 WOODMAN mod.A

Ця пружина призначена для ремонту відцентрової муфти зчеплення бензопили Partner P350. Деталь з'єднує та стягує колодки, утримуючи їх у початковому положенні під час роботи двигуна на холостих обертах. Коли частота обертання зростає, відцентрова сила розводить колодки, вони взаємодіють із барабаном, і привод передається на пиляльний ланцюг. Після зниження обертів пружина повертає колодки всередину та допомагає муфті вийти із зачеплення.

Справність пружини безпосередньо впливає на своєчасне ввімкнення й вимкнення зчеплення. Вона має зберігати потрібний натяг, надійно триматися зачепами у передбачених посадкових місцях і рівномірно стягувати колодки. Якщо пружина розтягнута, деформована або зламана, муфта може вимикатися із затримкою чи залишатися частково ввімкненою. Однією з причин для діагностики є рух ланцюга за нормальних холостих обертів, проте перед ремонтом також перевіряють регулювання двигуна, стан барабана, колодок та інших деталей приводу.

Коли потрібна заміна

• пружина має розрив, тріщину, помітне розтягнення або деформацію витків;
• один із кінцевих зачепів зламаний, розігнутий або ненадійно тримається у посадковому місці;
• колодки не повертаються у початкове положення після зниження обертів;
• зчеплення спрацьовує нерівномірно, а огляд виявив зношення чи пошкодження пружини;
• під час обслуговування муфти виявлено втрату натягу порівняно зі справною деталлю такої самої конструкції.

Як підібрати пружину

Позначення mod.A вказує на конкретне виконання запчастини, тому лише назви Partner P350 недостатньо для впевненого вибору. Перед замовленням потрібно перевірити позначення моделі пили та зіставити стару пружину з новою за загальною довжиною, діаметром витої частини, діаметром дроту, формою і напрямком обох кінцевих зачепів. Важливі також розташування посадкових точок і конструкція самої муфти. Подібні на вигляд пружини можуть відрізнятися натягом і геометрією, тому встановлювати деталь лише за зовнішньою схожістю не варто.

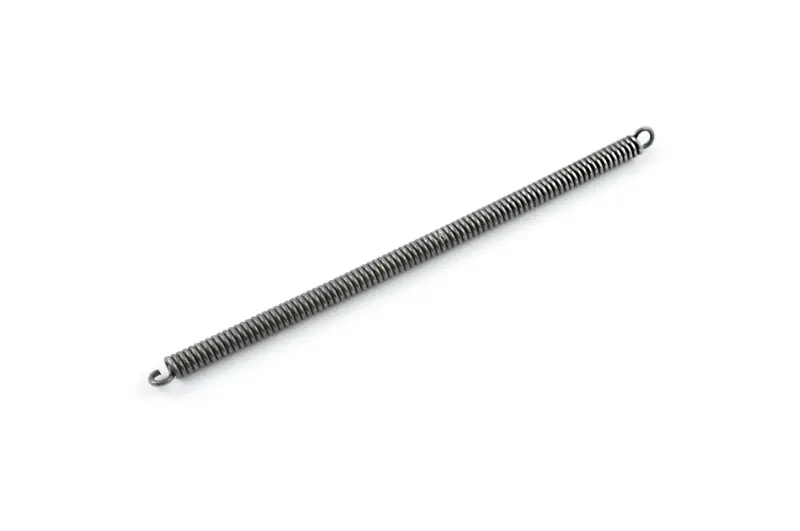

Товар являє собою одну циліндричну виту пружину розтягнення із зачепами на обох кінцях. Така форма дає змогу закріпити її між передбаченими точками муфти та стягувати колодки після зменшення обертів. У картці не заявлено точних розмірів, тому їх потрібно зняти зі старої справної за формою деталі або уточнити за встановленим варіантом зчеплення. Якщо попередня пружина розірвалася та змінила довжину, орієнтуватися тільки на її розтягнуту частину не можна: додатково звіряють посадкові місця й виконання муфти.

Установлення та перевірка після ремонту

Пружину встановлюють без підрізання витків, розтягування та зміни форми зачепів. Обидва кінці мають повністю ввійти у свої посадкові точки, а колодки — вільно переміщатися й повертатися всередину без перекосу. Одночасно оглядають поверхні колодок, центр муфти та барабан: нова пружина не усуває зношення суміжних деталей. Тирсу й забруднення під кришкою прибирають, щоб вони не заважали огляду та руху компонентів.

Після складання перевіряють правильність розташування всіх деталей і роботу зчеплення спочатку без навантаження. На холостому ходу муфта має залишатися вимкненою, а зі збільшенням обертів — вмикатися без помітної нерівномірності. Якщо ланцюг продовжує рухатися за правильно налаштованих холостих обертів або колодки не повертаються, пилу не використовують до повторної діагностики. Обирайте цю версію лише за умови збігу Partner P350, виконання mod.A та геометрії демонтованої пружини.
