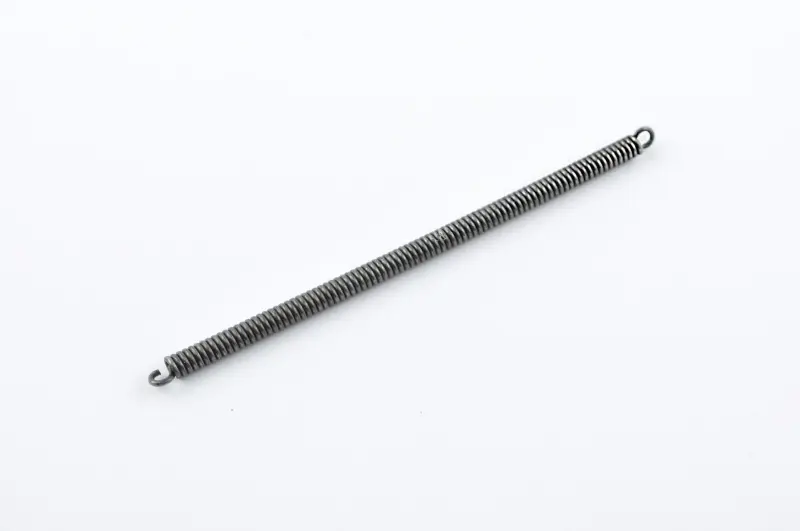

Пружина зчеплення бензопили Husqvarna 137/142 WOODMAN mod.A

Пружина зчеплення Husqvarna 137/142 WOODMAN mod.A

Пружина призначена для ремонту відцентрового зчеплення бензопил Husqvarna 137 і 142. Вона з'єднує колодки муфти, утримує їх у вихідному положенні за малих обертів двигуна та допомагає повертати назад після зниження частоти обертання. Деталь використовується для обслуговування самого механізму зчеплення: це окрема вита пружина розтягування із зачепами на обох кінцях, а не муфта чи барабан у зборі.

Як пружина працює у зчепленні

Муфта бензопили вмикається під дією відцентрової сили. Коли двигун набирає оберти, колодки розходяться назовні та взаємодіють із барабаном, через який приводиться пиляльний ланцюг. Після відпускання курка газу пружина має стягнути колодки назад. Її стан впливає на оберти початку зачеплення та узгодженість повернення колодок у вихідне положення.

Справна пружина не замінює правильного налаштування двигуна, проте необхідна для нормального розмикання муфти. Якщо натяг послабився або один із зачепів пошкоджений, колодка може відходити раніше чи повертатися нерівномірно. Це здатне супроводжуватися передчасним підхопленням барабана, стороннім звуком із боку зчеплення або рухом ланцюга після скидання газу.

Що перевірити під час добору

Ця версія WOODMAN заявлена для бензопил Husqvarna 137/142 та має позначення mod.A. Перед установленням потрібно зіставити виконання муфти з демонтованою деталлю: у межах однієї модельної лінійки можуть траплятися різні варіанти запчастин. Самого збігу назви бензопили недостатньо, якщо механізм раніше ремонтували або замінювали у зборі.

• Уточніть модель пилки — Husqvarna 137 або Husqvarna 142 — та виконання встановленого зчеплення.
• Зіставте загальну довжину пружини без додаткового розтягування, діаметр витої частини та форму кінцевих зачепів.
• Перевірте кількість і розташування пружин у наявній муфті, а також точки їх кріплення до колодок.
• Не використовуйте збіг зовнішньої довжини як єдиний критерій: натяг і геометрія зачепів мають відповідати конструкції муфти.

Для цієї позиції не зазначено оригінального номера деталі Husqvarna, тому під час добору за каталожним номером її не можна автоматично прирівнювати до будь-якої фірмової пружини для моделей 137 або 142. Надійніше орієнтуватися водночас на модель пилки, варіант муфти та геометрію знятої пружини.

Коли потрібна заміна

Підставою для заміни є розрив витків, зламаний або деформований зачіп, помітне розтягнення, втрата стягувального зусилля та несиметричне положення колодок. Одночасно слід оглянути самі колодки, місця кріплення пружини й барабан. Установлення нової пружини не усуне несправність, якщо посадкові ділянки пошкоджені або колодки мають критичне зношення.

Рух ланцюга на холостому ходу не завжди означає несправність саме цієї деталі. Спочатку перевіряють частоту холостого ходу: в інструкції Husqvarna 137/142 її налаштовують так, щоб двигун стабільно працював без обертання ланцюга. Якщо коригування не зупиняє ланцюг, зчеплення потребує діагностики; тоді пружину перевіряють разом з іншими частинами муфти.

Установлення та перевірка після ремонту

Для доступу до муфти знімають бічну кришку, шину та ланцюг, а потім демонтують деталі привода в послідовності, передбаченій конструкцією пилки. Роботи виконують із зупиненим двигуном. Пружина встановлена з натягом: під час зняття й монтажу її розтягують лише настільки, наскільки потрібно для заведення зачепів. Надмірне розкриття витків може необоротно змінити її форму та зусилля.

• Перед складанням очистьте посадкові місця та переконайтеся, що обидва зачепи повністю ввійшли у передбачені точки кріплення.
• Перевірте однакове вихідне положення колодок і відсутність перекосу пружини.
• Після складання проконтролюйте роботу муфти на холостому ходу та під час плавного набору обертів; ланцюг не повинен рухатися за правильно налаштованого холостого ходу.

Пружина WOODMAN mod.A підійде для локального ремонту сумісного зчеплення Husqvarna 137/142, якщо інші частини механізму придатні до подальшої роботи. Ретельне порівняння зі знятою деталлю допомагає уникнути встановлення пружини з невідповідними зачепами або геометрією.
