Прокладка глушника бензопили Goodluck GL4500/5200 BEST mod.A

Прокладка глушника для Goodluck GL4500/5200 BEST mod.A

Прокладка призначена для встановлення в місці з’єднання глушника з циліндром бензопили Goodluck GL4500 та GL5200. Вона розташовується між прилеглими площинами деталей, ущільнює стик навколо випускного вікна та допомагає спрямовувати відпрацьовані гази до глушника. Така невелика деталь потрібна під час ремонту випускної системи, зняття глушника для обслуговування або заміни пошкодженого ущільнення.

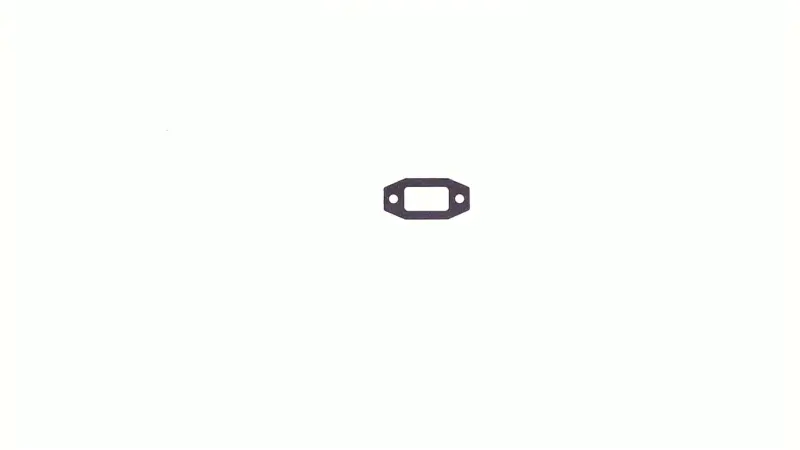

Виконання mod.A має плоский фігурний контур, один центральний прямокутний отвір для проходження газів і два круглі отвори під кріплення з обох боків. Конфігурація прокладки має відповідати формі посадкової площини, розташуванню точок кріплення та випускного вікна конкретної бензопили. Правильне суміщення особливо важливе: край деталі не повинен перекривати канал, а кріплення має вільно проходити крізь передбачені отвори без розтягування чи підрізання прокладки.

Що перевірити під час добору

Позначення GL4500 і GL5200 вказують на заявлену сумісність, проте в межах однієї серії можуть траплятися різні виконання деталей. Позначка mod.A стосується варіанта цієї прокладки, тому перед замовленням варто зіставити її з демонтованою деталлю та посадковим місцем на пилі.

• Призначення: прокладка має розташовуватися саме між глушником і циліндром, а не в карбюраторному, циліндровому чи іншому з’єднанні двигуна.
• Контур: порівняйте загальну форму, бічні грані та розташування виступів зі старою прокладкою.
• Випускний отвір: центральний прямокутний проріз має збігатися з вікном циліндра та входом глушника.
• Кріплення: перевірте наявність двох бічних отворів і їхнє положення відносно центрального прорізу.
• Модифікація: ураховуйте позначення mod.A, якщо на бензопилі раніше застосовувалися різні варіанти глушника або посадкової площини.

Коли прокладку замінюють

Підставою для заміни є розрив, прогоряння, продавлені ділянки, розшарування, втрата форми або сліди прориву вихлопу по краях стику. Перевірити ущільнення також доцільно, якщо біля місця кріплення з’явився нагар чи змінився звук випуску. Ці ознаки можуть мати й інші причини, тому одночасно оглядають сам глушник, його кріплення та прилеглі поверхні. Зняту прокладку, яка деформувалася або прилипла до площини, повторно встановлювати недоцільно: після розбирання вона може вже не забезпечити рівномірне прилягання.

Рекомендації зі встановлення

Роботу виконують на зупиненій і повністю охололій бензопилі. Після демонтажу глушника з обох посадкових площин обережно видаляють залишки старої прокладки та забруднення. Поверхні перевіряють на пошкодження й очищають так, щоб сміття не потрапило до випускного вікна циліндра. Нову деталь укладають без складок і зміщення, суміщаючи центральний проріз та обидва кріпильні отвори.

Глушник установлюють рівно, не зсуваючи прокладку під час попереднього наживлення кріплення. Болти затягують послідовно й рівномірно, а потрібний момент і застосування фіксатора різьби визначають за інструкцією до конкретної бензопили. Самовільна зміна форми деталі, збільшення отворів або заміна прокладки випадковим герметиком можуть порушити посадку. Після складання перевіряють щільність стику та надійність кріплення глушника.

Ця прокладка підходить для обслуговування випускного з’єднання бензопил Goodluck GL4500/5200 за умови збігу виконання mod.A. Зіставлення форми старої деталі, центрального вікна та двох точок кріплення допомагає вибрати потрібний варіант і зібрати з’єднання без перекосу.
