Поршневий комплект мотокоси 1E34F Ø34 WOODMAN mod.A

Поршневий комплект мотокоси 1E34F Ø34 WOODMAN mod.A

Призначений для ремонту бензинових мотокіс і тримерів із двигуном платформи 1E34F та циліндром під поршень діаметром 34 мм. Деталі встановлюються в циліндро-поршневу групу, де поршень сприймає тиск газів, рухається всередині циліндра та передає зусилля на шатун через палець. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, тому стан та правильна посадка цих деталей безпосередньо пов’язані з компресією, запуском і стабільною роботою двигуна.

Склад і призначення деталей

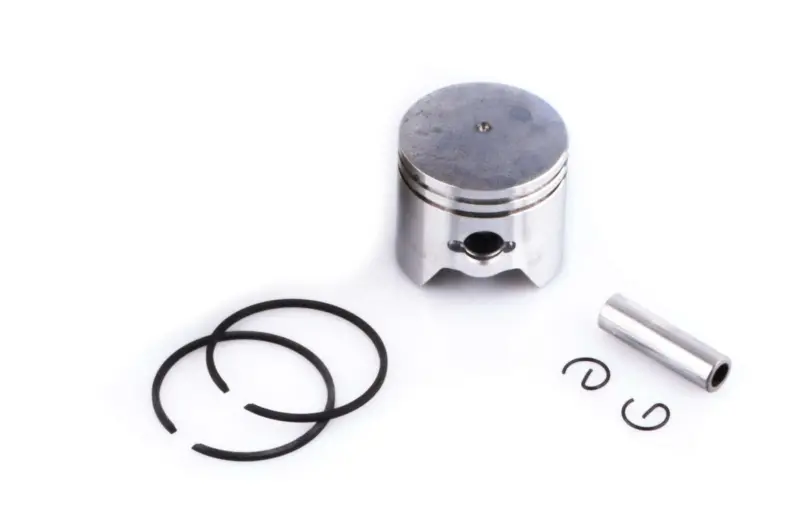

Набір об’єднує один поршень, два поршневі кільця, поршневий палець і два стопорні кільця. Палець з’єднує поршень із верхньою головкою шатуна, а стопорні кільця фіксують його від осьового зміщення. Такий склад дає змогу одночасно встановити основні сполучені деталі поршня, не добираючи кільця та кріплення окремо.

• Поршень Ø34 мм — працює всередині циліндра та передає навантаження на шатун.
• Два поршневі кільця — встановлюються у передбачені канавки та беруть участь в ущільненні циліндра.
• Поршневий палець — утворює рухоме з’єднання поршня із шатуном.
• Два стопорні кільця — утримують палець у посадковому місці з обох боків.

Як перевірити сумісність

Основні орієнтири для вибору — позначення двигуна 1E34F, номінальний діаметр поршня 34 мм і виконання mod.A. Самого збігу діаметра недостатньо: у зовні подібних поршнів можуть відрізнятися загальна висота, відстань від осі пальця до днища, форма спідниці та вирізів, розміри отвору під палець, ширина канавок і розташування стопорів кілець. Перед замовленням зіставте новий комплект зі знятим поршнем і технічними даними конкретної мотокоси.

Особливу увагу приділіть поршневому пальцю. Потрібно порівняти його діаметр і довжину, а також посадку в поршні та шатуні. Кільця мають відповідати циліндру діаметром 34 мм, кількості й геометрії канавок. Позначення mod.A також потрібно враховувати: воно відокремлює цю версію від інших варіантів поршня для тієї самої платформи двигуна.

Підготовка до встановлення

До складання перевірте стан циліндра. Глибокі задири, значне зношення, пошкодження покриття або порушення геометрії циліндра можуть вимагати повнішого ремонту: встановлення нового поршня у пошкоджений циліндр не усуває причину втрати компресії. Одночасно оглядають шатун, посадку пальця та підшипник верхньої головки шатуна, якщо він передбачений конструкцією двигуна.

Зону складання необхідно очистити від нагару, абразивних частинок і залишків пошкоджених деталей. Кільця встановлюють без надмірного розтягування, розміщуючи їх у відповідних канавках. Замки кілець орієнтують згідно з розташуванням фіксувальних штифтів і вимогами двигуна, щоб край кільця не потрапив у вікно циліндра. Палець вводять без ударного навантаження, після чого стопорні кільця повністю саджають у канавки. Неповна посадка стопора може спричинити зміщення пальця та пошкодження циліндра.

Перед остаточним складанням поверхні тертя змащують засобом, передбаченим сервісною інструкцією двигуна. Поршень орієнтують відносно впуску й випуску так само, як штатну деталь; напрямок не можна обирати довільно. Після монтажу колінчастий вал обережно провертають вручну та переконуються, що поршень рухається вільно, кільця не затискає, а стороннього опору чи контакту з вікнами циліндра немає.

Коли потрібна заміна

Причиною для розбирання циліндро-поршневої групи можуть бути ускладнений запуск, зниження компресії та тяги, сторонній механічний шум, задири на спідниці, пошкодження днища або зношення канавок кілець. Точну причину визначають після розбирання й огляду сполучених деталей. Якщо циліндр зберіг придатну поверхню та розміри, комплект WOODMAN mod.A дає змогу відновити поршневу частину двигуна 1E34F із діаметром 34 мм. Для впевненого добору звіряйте не лише модель двигуна, а й фактичну геометрію демонтованих деталей.
