Поршень мотокоси 1E32F Ø32 WOODMAN mod.A

Поршень мотокоси 1E32F Ø32 WOODMAN mod.A

Поршень призначений для ремонту циліндро-поршневої групи бензинового двигуна 1E32F із діаметром циліндра 32 мм. Деталь застосовується в мотокосах і тримерах відповідної конфігурації. Виконання mod.A потрібно враховувати під час добору: однакове позначення двигуна не завжди означає повний збіг поршня за висотою, пальцем, кільцями та формою спідниці.

Призначення та конструкція

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні паливної суміші та передає утворене внаслідок згоряння зусилля через поршневий палець на шатун. Установлені в канавках кільця ущільнюють проміжок між поршнем і стінкою циліндра. Стан цих деталей безпосередньо пов’язаний із компресією, стабільністю запуску та здатністю двигуна розвивати тягу під навантаженням.

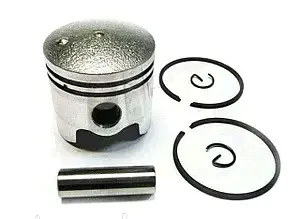

Набір включає поршень із двома кільцевими канавками, два поршневі кільця, палець і два пружинні стопори. Така конфігурація дає змогу замінити сполучені деталі однієї групи, проте перед монтажем кожну позицію потрібно зіставити зі знятим комплектом. Форма днища та спідниці, розташування вікон, ширина канавок, розміри пальця й положення його стопорів мають відповідати конструкції двигуна, який ремонтується.

Поршень замінюють у разі появи задирів, прогару днища, пошкоджень спідниці, зношення канавок або помітного люфту пальця. Причиною розбирання також можуть бути низька компресія, ускладнений запуск і втрата тяги, але остаточне рішення приймають після перевірки циліндра, кілець та шатунного з’єднання. Установлення нового поршня в циліндр із глибокими пошкодженнями поверхні не усуває причину несправності.

Що перевірити під час добору

• Модель двигуна: базове позначення має відповідати 1E32F.
• Діаметр: номінальний розмір поршня становить 32 мм; його зіставляють із циліндром і демонтованою деталлю.
• Модифікація: потрібне виконання mod.A з відповідною геометрією спідниці, вікон і днища.
• Поршневий палець: порівнюють діаметр, довжину та посадку в бобишках поршня.
• Кільця: перевіряють їхній діаметр, товщину, профіль і відповідність канавкам.
• Стопори: оцінюють розмір і посадку в передбачених проточках.

Добирати деталь лише за зовнішнім діаметром недостатньо. У сімействах малогабаритних бензинових двигунів трапляються конструктивно близькі варіанти, які відрізняються висотою поршня, відстанню від пальця до днища та конфігурацією вікон. Перед замовленням бажано зняти старий поршень, очистити його від нагару та виконати контрольні вимірювання штангенциркулем. Це особливо важливо, якщо двигун уже ремонтували або його встановлено на техніку без точної паспортної інформації.

Установлення та перевірка циліндра

Перед складанням циліндр очищають і оглядають на наявність задирів, ступінчастого зношення та пошкоджень покриття. Перевіряють стан шатуна й голчастого підшипника пальця, якщо його передбачено конструкцією двигуна. Кільця мають вільно рухатися у своїх канавках без заклинювання, а їхні замки — займати положення, задане фіксувальними штифтами поршня.

Палець установлюють без ударного навантаження, після чого стопори повністю заводять у проточки. Потрапляння стопора всередину картера або його неповна посадка можуть спричинити серйозне пошкодження циліндра. Під час введення поршня в циліндр кільця обережно стискають, не допускаючи перекосу та контакту їхніх торців із крайками вікон.

Після складання колінчастий вал має обертатися плавно, без заїдань і стороннього опору. Для ремонту слід використовувати нові ущільнення, якщо старі були пошкоджені під час розбирання, та дотримуватися схеми затягування кріплень, установленої виробником конкретної мотокоси. Поршень WOODMAN 1E32F Ø32 mod.A підходить для ремонту лише за повного збігу перелічених посадкових і геометричних параметрів.
