Масляний патрубок бензопили St M 180 BEST (mod.A)

Масляний патрубок для бензопили St M 180 BEST (mod.A)

Деталь призначена для ремонту системи змащування ланцюга бензопили серії St M 180. Патрубок з’єднує компоненти масляної системи та бере участь у подачі мастила з бачка в напрямку насоса, який спрямовує його до шини й пиляльного ланцюга. Виконання mod.A потрібно враховувати під час підбору: навіть у запчастин для однієї серії бензопил можуть відрізнятися форма, розташування посадкових ділянок і конфігурація кінців.

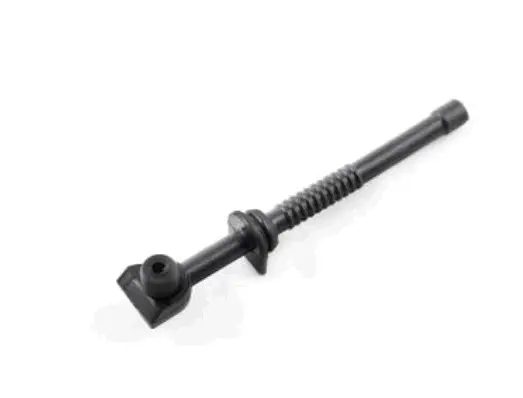

Патрубок має видовжену формовану конструкцію. На корпусі передбачені гофрована ділянка, кілька обмежувальних буртиків і фігурна кінцева частина з отвором. Така геометрія розрахована на розміщення деталі всередині корпусу пили та з’єднання із сусідніми компонентами масляної системи. Запчастина постачається під брендом BEST і призначена для заміни відповідного патрубка в бензопилі St M 180.

Призначення деталі

Під час роботи бензопили мастило для ланцюга надходить з окремого бачка через масляний тракт до насоса. Патрубок утворює одну з ділянок цього тракту, тому його стан впливає на щільність з’єднання та стабільне проходження мастила. Причиною для перевірки деталі можуть бути тріщини, втрата еластичності, деформація посадкових частин, пошкодження під час розбирання або сліди мастила всередині корпусу. Недостатнє змащування ланцюга також потребує діагностики патрубка, але водночас необхідно перевірити маслонасос, канали подачі, стан бачка та відсутність забруднень.

Що звірити перед придбанням

• Серію бензопили: товар заявлений для St M 180.
• Варіант виконання: ця версія позначена як mod.A.
• Загальну форму: порівняйте вигини, довжину відносно демонтованої деталі та розташування гофрованої ділянки.
• Посадкові зони: мають збігатися конфігурація кінцевих частин, буртиків та отвору.
• Місце під’єднання: переконайтеся, що потрібен саме патрубок системи змащування ланцюга, а не зовні подібна трубка паливної системи.

Для точного вибору зручніше демонтувати старий патрубок і безпосередньо зіставити обидві деталі. Самого збігу моделі пили недостатньо, якщо техніку раніше ремонтували, у ній встановлені компоненти іншої модифікації або є конструктивні відмінності за роком випуску. Не варто підрізати новий патрубок чи змінювати його посадкові частини заради монтажу: порушення штатної геометрії може спричинити нещільне з’єднання або неправильне розташування всередині корпусу.

Встановлення та перевірка після ремонту

Перед розбиранням мастило з бачка зливають, а навколишню зону очищають, щоб забруднення не потрапили всередину. Стару деталь виймають обережно, запам’ятовуючи напрямок прокладання та положення кожного буртика. Новий патрубок установлюють без перекручування, надмірного розтягування і затискання сусідніми деталями. Кінці мають повністю зайняти передбачені посадкові місця, а формовані обмежувачі — розташуватися так само, як у справної штатної деталі.

Після складання масляну систему заповнюють відповідним мастилом для пиляльних ланцюгів і перевіряють щільність з’єднань. Потім контролюють надходження мастила до шини та ланцюга відповідно до інструкції бензопили. Якщо подача не відновилася, подальша перевірка має охоплювати насос, масляні канали та інші компоненти системи. Патрубок BEST mod.A підходить для планового обслуговування і ремонту St M 180, коли форма демонтованої деталі та посадкові точки повністю збігаються.
