Масляний патрубок бензопили STIHL MS 180 WOODMAN mod.A

Масляний патрубок для бензопили STIHL MS 180

Патрубок WOODMAN mod.A призначений для ремонту системи змащування ланцюга бензопили серії STIHL MS 180. Деталь бере участь у переміщенні ланцюгової оливи між бачком, забірною частиною та оливним насосом. Справність цієї ділянки потрібна для нормального надходження мастильного матеріалу до напрямної шини й пиляльного ланцюга під час роботи.

У конструкції MS 180 оливний бачок, патрубок, забірна частина та насос утворюють пов’язану систему. Порушення герметичності або деформація патрубка можуть впливати на проходження оливи. Деталь перевіряють, якщо всередині корпусу з’явилися масляні сліди, подавання мастила стало нестабільним або під час розбирання виявлено тріщини, надриви, перетиснуті ділянки чи нещільну посадку з’єднань. Перед заміною варто також оглянути бачок, насос і доступні канали, адже подібні ознаки можуть мати різні причини.

Конструкція та призначення

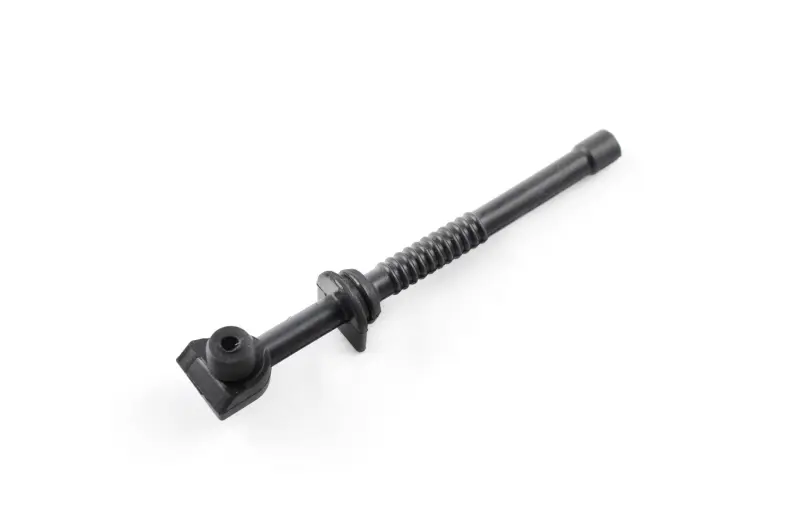

Патрубок є довгою фігурною деталлю чорного кольору. У середній частині передбачена ребриста гнучка ділянка, а в зоні встановлення є формовані буртики та посадковий поясок. Один кінець зроблений прямим і видовженим, інший має розширену кутову частину з отвором. Така конфігурація розрахована на розміщення всередині корпусу пилки та фіксацію в передбачених посадкових місцях.

Виконання mod.A потрібно враховувати як окремий варіант деталі. Навіть запчастини для однієї серії пилок можуть відрізнятися формою кінців, розташуванням буртиків, довжиною окремих ділянок і способом з’єднання із сусідніми компонентами. Тому самого позначення MS 180 недостатньо для безпомилкового вибору: патрубок необхідно зіставити зі знятою деталлю за всією геометрією.

Що перевірити під час підбору

• Модель пилки. Ця версія заявлена для бензопил STIHL MS 180; позначення моделі на техніці має збігатися.
• Варіант виконання. Для цієї позиції вказано WOODMAN mod.A, тому за наявності кількох варіантів потрібен патрубок аналогічної конфігурації.
• Загальну форму. Порівняйте напрямок вигину, довжину прямих зон і розташування ребристої ділянки.
• Посадкові елементи. Перевірте форму розширеного кінця, отвору, буртиків і центрального пояска.
• З’єднання із сусідніми деталями. Новий патрубок повинен розташовуватися без перекручування, надмірного натягування та заломів.

Для порівняння краще зняти старий патрубок і очистити його від оливи та забруднень. Це дає змогу роздивитися профіль посадкових зон і не переплутати масляну деталь із зовні подібним паливним шлангом. Збіг моделі пилки, призначення, виконання та форми є основою правильного підбору.

Рекомендації щодо встановлення

Перед розбиранням оливний бачок спорожнюють, а місце ремонту очищають, щоб забруднення не потрапили всередину системи. Стару деталь виймають обережно, не пошкоджуючи посадкові місця та сусідні компоненти. Новий патрубок установлюють у тому самому напрямку, в якому містилася знята деталь: буртики й поясок мають зайняти свої місця, а гнучка зона — проходити вільно, без затискання частинами корпусу.

Під час складання потрібно переконатися, що кінці приєднані щільно, патрубок не перекручений і не розтягнутий. Одночасно доцільно перевірити стан доступної забірної частини, чистоту бачка та з’єднання з насосом. Після остаточного складання систему заповнюють відповідною оливою для пиляльної гарнітури та контролюють її надходження до шини, а також відсутність підтікання в місці ремонту.

WOODMAN mod.A підходить для обслуговування STIHL MS 180, коли необхідно замінити масляний патрубок відповідної форми. Ретельне порівняння геометрії до встановлення допомагає відновити штатне розташування компонентів системи та уникнути повторного розбирання через неправильно обрану версію.
