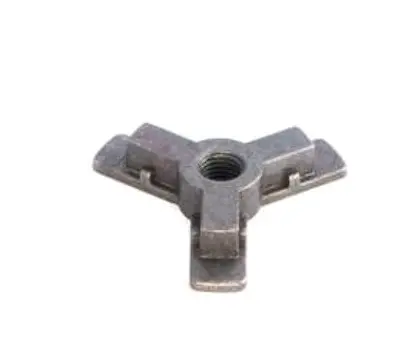

Хрестовина муфти зчеплення бензопили Goodluck GL4500/5200 BEST, mod.A

Хрестовина муфти зчеплення Goodluck GL4500/5200, mod.A

Хрестовина призначена для ремонту відцентрового зчеплення бензопил Goodluck GL4500 і GL5200. Вона займає центральне положення в механізмі та працює разом із трьома колодками, пружиною, що їх стягує, і барабаном. Під час підвищення обертів колодки розходяться та взаємодіють із внутрішньою поверхнею барабана, завдяки чому обертання передається на привод пиляльної гарнітури. Хрестовина є основою для правильного розташування цих деталей відносно осі зчеплення.

Конструкція та призначення

Деталь має три симетрично розташовані плечі й центральний різьбовий отвір. Така конфігурація відповідає триколодковій конструкції зчеплення, яку застосовують у бензопилах серій 4500 і 5200. Плечі утворюють посадкову основу для частин муфти, а центральна частина з’єднує механізм із приводом двигуна. Ця позиція належить до виконання mod.A, тому позначення модифікації потрібно враховувати разом із моделлю пилки.

Хрестовину замінюють у разі механічного пошкодження, деформації, тріщин, значного вироблення посадкових ділянок або неможливості правильно встановити колодки та пружину на попередню деталь. Порушена геометрія основи заважає частинам зчеплення розташовуватися рівномірно. У такій ситуації справна хрестовина допомагає відновити штатне компонування муфти, однак інші складові також мають бути придатними до подальшої експлуатації.

Що перевірити під час вибору

• Модель бензопили. Деталь розрахована на Goodluck GL4500 і GL5200; лише зовнішньої подібності пилки до цієї серії недостатньо для правильного добору.
• Виконання mod.A. Різні варіанти зчеплення можуть відрізнятися формою плечей, профілем посадкових ділянок і взаємним розташуванням компонентів.
• Центральне з’єднання. Зіставте діаметр, крок і напрямок різьби зі штатною хрестовиною або технічною документацією конкретної пилки.
• Геометрія трьох плечей. Порівняйте загальну форму, висоту сходинок, ширину опорних зон і розташування пазів відносно центра.
• Суміжні компоненти. Перед складанням огляньте колодки, пружину, барабан і підшипник. Нова хрестовина не усуне несправність, спричинену розтягнутою чи пошкодженою пружиною, зношеними колодками або дефектом барабана.

Установлення та перевірка після ремонту

Роботи виконують лише на повністю зупиненій та охолодженій бензопилі. Перед розбиранням унеможливлюють випадковий запуск двигуна, після чого відкривають доступ до зчеплення у порядку, передбаченому конструкцією конкретної моделі. Під час зняття старої деталі потрібно зберегти правильне розташування колодок і пружини: перекіс, неповна посадка або помилкова послідовність складання не дають механізму працювати штатно.

Різьбове з’єднання затягують способом і з зусиллям, зазначеними виробником бензопили. Не варто визначати напрямок різьби лише за зовнішнім виглядом запчастини. Після складання перевіряють вільне розташування деталей, відсутність перекосу та стороннього контакту з барабаном. Перед запуском слід переконатися, що всі демонтовані захисні компоненти повернуті на місце, а муфту складено в послідовності, передбаченій для GL4500 або GL5200 відповідної модифікації.

Ця хрестовина підходить для локального ремонту зчеплення, коли пошкоджена основа механізму, а придатні колодки, пружину та інші спряжені деталі можна використовувати надалі. Якщо зношення охопило кілька частин одночасно, їх оцінюють як комплект: узгоджена геометрія компонентів важливіша за заміну однієї деталі без перевірки всієї муфти.
