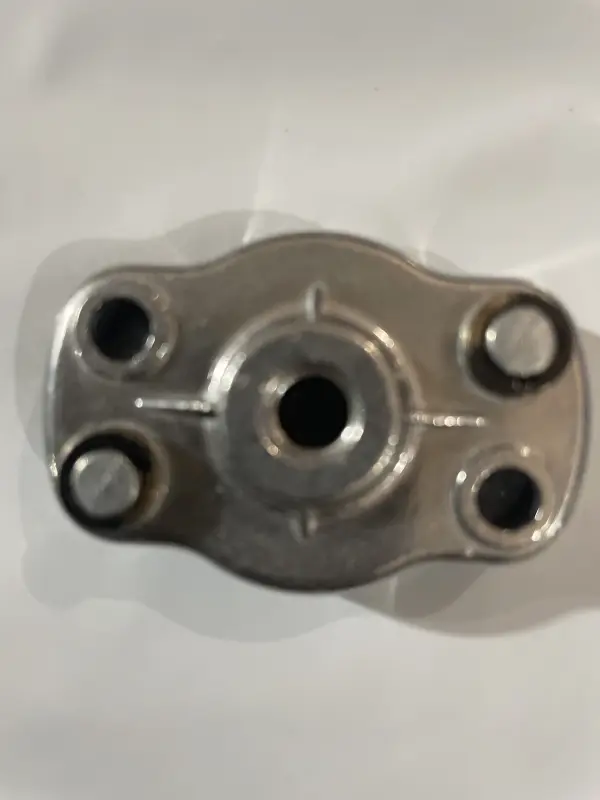

Корпус собачки стартера BEST mod.A для мотокоси 1E32F, із пружиною та собачкою

Корпус собачки стартера BEST mod.A для мотокоси 1E32F

Деталь призначена для ремонту приводу ручного стартера мотокоси з двигуном 1E32F. Корпус утримує собачку та пружину в заданому положенні, щоб під час витягування пускового шнура зачіп входив у взаємодію з відповідною частиною та передавав обертання двигуну. Після завершення ривка механізм має звільнити зачіп і повернутися у вихідне положення. Виконання BEST mod.A потрібно враховувати під час добору, адже стартери для техніки одного призначення можуть відрізнятися формою, розташуванням отворів і будовою приводу.

Призначення та робота деталі

Собачка бере участь у короткочасному зачепленні під час запуску. Пружина забезпечує її правильне переміщення та повернення, а корпус слугує основою для взаємного розташування цих деталей. Якщо собачка зношена, заклинює або не повертається, рух шнура може передаватися на двигун непостійно: стартер прокручується вільно, прослизає чи чіпляється лише після кількох спроб. Причиною також буває пошкодження пружини або посадкових ділянок корпусу. Комплект із корпусом, пружиною та собачкою дає змогу одночасно замінити пов’язані деталі приводу, не залишаючи в механізмі раніше зношену сполучену частину.

Виріб належить саме до внутрішнього приводу ручного стартера, а не є стартером у зборі. Перед придбанням визначте, чи справні кожух, котушка зі шнуром, поворотний механізм і відповідна частина на двигуні. Якщо несправність обмежена корпусом собачки, самою собачкою або її пружиною, такий комплект допомагає відновити зачеплення без заміни всього пускового пристрою.

Що перевірити під час добору

• Модель двигуна: комплект розрахований на застосування зі стартером мотокоси 1E32F.
• Виконання: варіант позначений як mod.A; цю відмінність потрібно врахувати під час порівняння зі знятою деталлю.
• Геометрія корпусу: зіставте загальний контур, центральний отвір, розташування бічних отворів і посадкових ділянок.
• Будова зачепа: перевірте форму та напрямок руху собачки, положення пружини й взаємне розташування деталей.
• Посадка у стартері: корпус має встановлюватися без перекосу, примусового суміщення отворів і контакту з нерухомими частинами кожуха.

Назва двигуна сама по собі не виключає відмінностей між модифікаціями стартерів. Найнадійніший спосіб добору — зняти старий привід і порівняти його з новим за формою, розмірами, центром посадки, розташуванням отворів і конструкцією зачепа. Не варто орієнтуватися лише на зовнішній вигляд кожуха мотокоси: усередині однакових зовні стартерів можуть застосовуватися різні деталі.

Установлення та перевірка

Перед розбиранням від’єднайте провід свічки запалювання та очистьте зовнішню частину стартера від трави й забруднень. Зняті деталі зручно розкласти в порядку демонтажу, запам’ятавши орієнтацію собачки та пружини. Новий корпус установлюють у таке саме положення, не деформуючи пружину й не докладаючи сили для суміщення невідповідних посадок. Собачка повинна рухатися вільно, виходити в положення зачеплення та повертатися без підклинювання.

Після складання спочатку повільно потягніть руків’я шнура. Переконайтеся, що зачіп спрацьовує, обертання передається без прослизання, а шнур повертається плавно. Різкий пробний ривок до перевірки вільного руху може погіршити наслідки неправильного складання. Якщо механізм заїдає, не повертається або постійно торкається відповідної частини, стартер потрібно знову розібрати та перевірити положення пружини, собачки й корпусу.

Комплект BEST mod.A підходить для обслуговування мотокоси 1E32F у разі зношення деталей приводу стартера. Точне зіставлення конструкції до встановлення допомагає уникнути несумісності та відновити впевнену передачу зусилля від пускового шнура до двигуна.
