Вал редуктора мотокоси із шестернями 9T WOODMAN mod.A

Вал редуктора мотокоси із шестернями 9T WOODMAN mod.A

Комплект призначений для ремонту редуктора бензинової мотокоси або тримера, коли зносилася зубчаста передача чи пошкоджено пов’язаний із нею вал. Деталі беруть участь у передаванні обертання всередині редуктора та дають змогу відновити його механізм без заміни всього редуктора в зборі. Виконання 9T і варіант mod.A потрібно враховувати під час добору: однакове призначення запчастин ще не означає повного збігу посадок і геометрії.

Призначення та будова комплекту

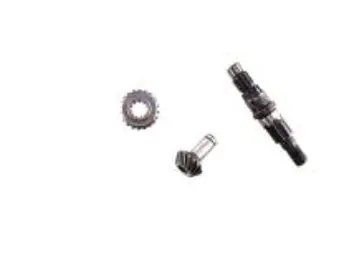

До набору входять вал і шестерні редуктора. Таке поєднання зручне під час ремонту спряженої зубчастої пари: контактні деталі можна замінити разом, не залишаючи в механізмі стару шестерню з уже сформованим зносом. Вал виконує опорну й передавальну функцію, а шестерні взаємодіють між собою всередині корпусу редуктора. Комплект належить до запчастин для мотокіс і бензинових тримерів та розрахований на конфігурацію 9T.

Причиною для розбирання редуктора зазвичай стають сторонній шум, відчутний люфт, заклинювання, нерівномірне обертання або пошкодження зубців. Перед ремонтом потрібно визначити джерело несправності: подібні прояви можуть бути пов’язані не лише із шестернями, а й із підшипниками, посадочними місцями, приводним валом штанги чи корпусом. Якщо корпус деформований, опори розбиті або пошкоджені інші спряжені деталі, встановлення лише цього комплекту може не усунути проблему.

Як перевірити сумісність

Основний критерій цієї версії — виконання 9T. Під час вибору комплект слід зіставляти зі знятими деталями, а не орієнтуватися лише на загальну назву техніки. Порівняйте кількість і форму зубців, напрямок зубчастого зачеплення, загальну довжину вала, діаметри ступенів, розташування буртиків і проточок, форму обох кінців, місця встановлення підшипників та спосіб з’єднання із сусідніми частинами редуктора. Усі посадочні ділянки мають збігатися за розміром і положенням. Позначення mod.A також потрібно врахувати, адже існують зовні подібні варіанти з іншою конфігурацією.

• Тип деталі: вал редуктора з комплектом шестерень.
• Призначення: ремонт редуктора мотокоси або бензинового тримера.
• Конфігурація: 9T.
• Виконання: mod.A.
• Бренд: WOODMAN.

Підготовка та встановлення

Перед монтажем редуктор потрібно розібрати й очистити внутрішню порожнину від забруднень, старого мастила та частинок зносу. Перевірте стан підшипників, фіксаторів, ущільнень і посадочних поверхонь. Нові деталі мають встановлюватися без перекосу, надмірного зусилля та ненормального осьового чи радіального люфту. Під час складання потрібно зберегти правильне положення шестерень і всіх знятих дистанційних деталей, а також застосувати придатне для редукторів мотокіс мастило в кількості, передбаченій конструкцією обслуговуваного механізму.

Після складання вал має обертатися плавно, без закушування та різких змін зусилля. До запуску двигуна варто перевірити обертання вручну й переконатися, що кріплення редуктора встановлено правильно. Першу перевірку роботи виконують короткочасно, контролюючи відсутність незвичного шуму, перегрівання та люфту. Якщо зубчаста пара рухається надто туго або зачеплення виходить неповним, використання припиняють і повторно перевіряють сумісність та правильність складання.

Цей комплект обирають для цільового відновлення редуктора, коли корпус та інші деталі механізму придатні для подальшої експлуатації. Ретельне порівняння зі знятим валом і шестернями особливо важливе: позначення 9T підтверджує базову конфігурацію, але не замінює перевірку розмірів, посадок і форми з’єднань конкретної мотокоси.
