Поршень Yamaha JOG 50 STD Ø40 мм, палець 10 мм, 2JA/3KJ SUNY mod.D

Поршень Yamaha JOG 50 STD Ø40 мм SUNY mod.D

Призначений для ремонту циліндро-поршневої групи двотактних скутерів Yamaha JOG 50 із модифікаціями двигуна 2JA та 3KJ. Це поршень стандартного, тобто номінального, розміру діаметром 40 мм під поршневий палець діаметром 10 мм. Такий варіант обирають для циліндра, який зберіг штатний діаметр і не розточувався під ремонтний розмір.

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та передає зусилля через палець і шатун на колінчастий вал. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра. Стан цих деталей пов’язаний із компресією, запуском двигуна та його роботою під навантаженням, тому під час ремонту враховують не лише назву моделі, а й фактичні розміри сполучених деталей.

Підтверджені параметри

• Призначення: поршень для двотактного двигуна скутера Yamaha JOG 50.
• Модифікації: JOG 2JA та JOG 3KJ.
• Розмір: STD, номінальний діаметр поршня 40 мм.
• Поршневий палець: діаметр 10 мм.
• Виконання: SUNY mod.D.

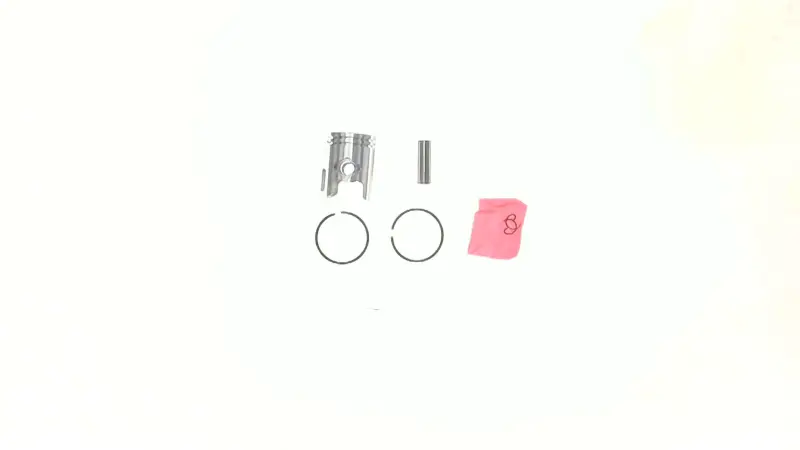

• Склад набору: поршень, два поршневі кільця, палець і стопорні кільця пальця.

Як правильно підібрати поршень

Позначення 2JA або 3KJ необхідно зіставити з модифікацією встановленого двигуна. Самої назви Yamaha JOG 50 недостатньо: у сімействі JOG застосовувалися різні виконання моторів і поршневих деталей. Одночасно перевіряють діаметр циліндра, діаметр пальця та розмір раніше встановленого поршня. Для цієї позиції потрібні циліндр номінального розміру 40 мм і палець 10 мм.

Позначення STD означає, що поршень не належить до збільшених ремонтних розмірів. Якщо циліндр уже розточували або він має зношення понад допустимі межі, номінальний поршень не можна підбирати без вимірювань. Діаметр циліндра, його овальність і конусність перевіряють вимірювальним інструментом, а монтажний проміжок визначають за вимогами до конкретного двигуна. Задири, глибокі подряпини чи помітне вироблення циліндра потребують окремої оцінки: встановлення нової деталі саме по собі не усуває пошкодження поверхні.

Заміна та встановлення

Підставою для розбирання циліндро-поршневої групи можуть бути зниження компресії, ускладнений запуск, погіршення тяги, сторонній механічний шум, пошкодження кілець або сліди прихоплення. Ці ознаки не є самостійним підтвердженням несправності поршня, тому перед придбанням слід оглянути циліндр, старий поршень, канавки кілець, палець і шатунне з’єднання.

Перед складанням деталі очищають, перевіряють вільну посадку пальця та відповідність кілець канавкам поршня. Стопорні кільця мають повністю зайняти свої канавки, оскільки неповна фіксація пальця здатна пошкодити циліндр. Положення поршня та кілець обирають за конструктивними орієнтирами двигуна й монтажними позначеннями деталі. Під час установлення не можна прикладати ударне навантаження до поршня або пальця.

Після складання перевіряють вільне переміщення механізму вручну та відсутність заклинювання. Перший запуск виконують лише після остаточного складання систем змащування, живлення й охолодження відповідно до будови скутера. Точний збіг модифікації 2JA/3KJ, діаметра 40 мм, пальця 10 мм і номінального стану циліндра — основні умови правильного вибору цього поршня.
