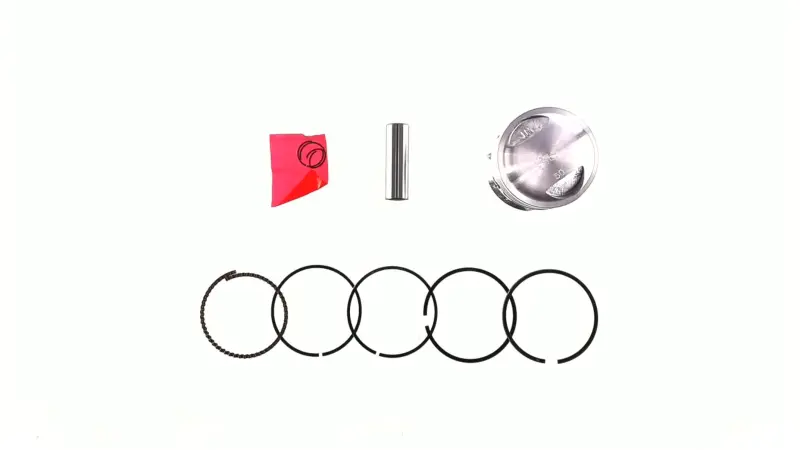

Поршень SUNY mod.A Yamaha JOG 50 2JA/3KJ Ø40,75 мм, палець 10 мм, +0,75

Ремонтний поршень SUNY mod.A для Yamaha JOG 50 2JA/3KJ

Поршень призначений для ремонту циліндро-поршневої групи двотактних скутерів Yamaha JOG 50 із двигунами сімейства 2JA та 3KJ. Його діаметр становить 40,75 мм, а діаметр поршневого пальця — 10 мм. Розмір +0,75 відповідає третьому ремонтному збільшенню відносно базового діаметра 40,00 мм. Таку деталь застосовують не як універсальну заміну для будь-якого циліндра JOG, а в циліндрі, підготовленому саме під відповідний ремонтний розмір.

Основні параметри

• Призначення: ремонт циліндро-поршневої групи Yamaha JOG 50.
• Сумісні позначення двигуна: 2JA та 3KJ.
• Діаметр поршня: 40,75 мм.
• Діаметр поршневого пальця: 10 мм.
• Ремонтне збільшення: +0,75 мм, третій ремонтний розмір.
• Виконання: SUNY, модифікація A.

Роль поршня у двигуні

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та сприймає тиск газів після її згоряння. Зусилля через поршневий палець і шатун передається на колінчастий вал. Стан сполучення поршня з циліндром і поршневими кільцями впливає на компресію, запуск двигуна та стабільність його роботи. Тому під час ремонту значення має не лише номінальний розмір деталі, а й фактичний стан циліндра, точність його обробки та правильно заданий монтажний зазор.

Розмір 40,75 мм обирають після дефектування циліндра та прийняття рішення про розточування під збільшення +0,75 мм. Такий варіант може знадобитися через зношення робочої поверхні, появу задирів або після попередніх етапів ремонту. Встановлювати поршень цього розміру в циліндр стандартного діаметра не можна. Якщо циліндр уже розточений до іншого значення або його зношення не дає змоги отримати потрібну геометрію, необхідний інший ремонтний варіант чи відновлення циліндро-поршневої групи іншим способом.

Як правильно підібрати

Перед замовленням потрібно підтвердити три основні параметри: належність двигуна до серії 2JA або 3KJ, потрібний діаметр 40,75 мм і палець діаметром 10 мм. Самої назви моделі скутера недостатньо: на техніці могли раніше замінити двигун, циліндр або всю циліндро-поршневу групу. Надійніше орієнтуватися на фактично встановлений мотор і результати вимірювання циліндра. Позначення mod.A також потрібно враховувати, оскільки існують поршні SUNY такого самого діаметра для тих самих серій двигуна, але в інших модифікаціях.

Ремонтне збільшення обирає майстер після вимірювання циліндра нутроміром у кількох поясах і напрямках. Це дає змогу оцінити діаметр, овальність і конусність, а потім визначити, чи можна підготувати поверхню під 40,75 мм. Остаточний розмір циліндра задають з урахуванням фактичного діаметра придбаного поршня та потрібного зазору за ремонтними даними двигуна. Вибір лише за позначенням «+0,75» без контрольних вимірювань підвищує ризик надто щільної або надмірно вільної посадки.

Установлення та перевірка

Монтаж виконують після очищення циліндра й картера від абразивних частинок, нагару та залишків старих ущільнень. До складання перевіряють стан шатуна, посадку пальця, кільцеві канавки, придатність поршневих кілець і стопорних деталей. Кільця встановлюють із правильною орієнтацією відносно фіксувальних штифтів у канавках, а стопори пальця повністю розміщують у передбачених пазах. Напрям установлення самого поршня визначають за його конструкцією та вимогами двигуна, не переносячи орієнтацію зі старої деталі автоматично.

Після складання колінчастий вал має провертатися плавно, без заклинювання та стороннього контакту. Перший запуск проводять лише після повної перевірки системи змащування, герметичності з’єднань і правильності складання впуску та випуску. Поршень Ø40,75 мм із пальцем 10 мм підходить для планового відновлення Yamaha JOG 50 2JA/3KJ тоді, коли стан циліндра та виконана механічна обробка точно відповідають третьому ремонтному розміру.
