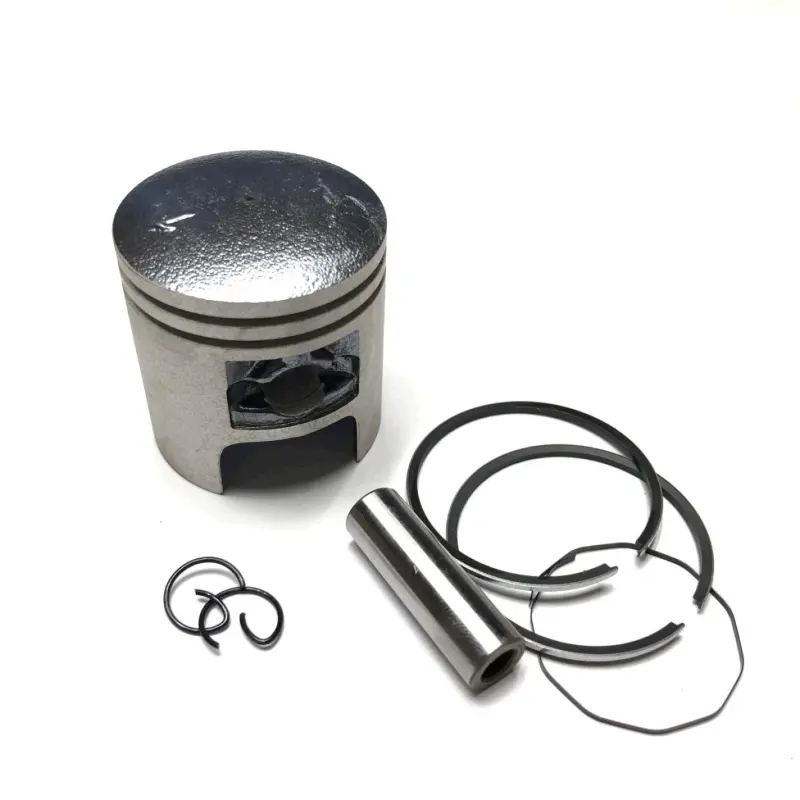

Поршень Suzuki LETS 50 STD Ø41 мм, палець Ø10 мм SUNY mod.A

Поршень SUNY mod.A для Suzuki LETS 50

Поршень призначений для циліндро-поршневої групи скутера Suzuki LETS із двигуном об’ємом 50 см³. Це виконання стандартного розміру STD: діаметр поршня становить 41 мм, а діаметр поршневого пальця — 10 мм. Деталь підходить для ремонту двигуна зі штатним циліндром відповідного розміру, якщо результати вимірювання циліндра дозволяють установити номінальний поршень без переходу на ремонтний діаметр.

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та передає зусилля через поршневий палець на шатун. Від відповідності його діаметра циліндру, стану кілець і правильності монтажу залежать компресія, запуск двигуна та стабільність його роботи. Конструкція передбачає дві кільцеві канавки, два поршневі кільця, отвір під палець діаметром 10 мм і фіксацію пальця стопорними кільцями.

Основні параметри

• Призначення: поршень для скутера Suzuki LETS 50.
• Розмір: STD, номінальний діаметр 41 мм.
• Діаметр поршневого пальця: 10 мм.
• Виконання: SUNY mod.A.
• Категорія: деталь циліндро-поршневої групи двигуна об’ємом 50 см³.

Як правильно підібрати поршень

Позначення STD вказує на стандартний, а не збільшений ремонтний розмір. Перед вибором потрібно виміряти фактичний діаметр циліндра, перевірити його овальність, конусність і стан робочої поверхні. Самого збігу моделі скутера недостатньо: циліндр міг бути раніше розточений або замінений деталлю іншого виконання. Якщо на поверхні є глибокі задири, помітне вироблення або діаметр уже збільшували під час попереднього ремонту, встановлення поршня Ø41 мм може не забезпечити потрібний робочий зазор.

Під час порівняння зі знятою деталлю слід перевірити не лише діаметр 41 мм і палець 10 мм, а й загальну геометрію: висоту поршня, розташування отвору під палець, форму вікон і спідниці, положення кільцевих канавок та виконання днища. Позначення mod.A також потрібно враховувати під час підбору, адже поршні з однаковим основним діаметром можуть відрізнятися конструктивними деталями. Новий поршень має відповідати встановленому циліндру та конфігурації двигуна, а не лише назві сімейства Suzuki LETS.

Коли потрібна заміна

Підставою для перевірки поршневої групи стають зниження компресії, ускладнений запуск, втрата тяги, сторонній стукіт, задири на спідниці, пошкодження днища або зношення канавок під кільця. Причину несправності визначають разом з оцінюванням циліндра, кілець, пальця та шатуна. Якщо циліндр зберіг допустиму геометрію і розрахований на номінальний розмір, поршень STD Ø41 мм дає змогу виконати ремонт без вибору збільшеного ремонтного варіанта.

Рекомендації щодо встановлення

Монтаж виконують після очищення циліндра та перевірки всіх спряжених поверхонь. До складання контролюють робочий зазор між поршнем і циліндром, зазори кілець, вільне переміщення пальця та надійність його фіксації. Кільця встановлюють у призначені для них канавки без перекосу й надмірного розтягування, а стопорні кільця повністю розміщують у посадкових пазах. Напрямок установлення поршня визначають за конструкцією знятої деталі та циліндра.

Після складання циліндро-поршнева група має рухатися плавно, без заклинювання та незвичного опору. Перший запуск виконують лише після перевірки правильності складання і роботи системи змащування. Для точного результату вимірювання циліндра та контроль монтажних зазорів варто виконувати відповідним вимірювальним інструментом. Такий підхід допомагає вибрати саме стандартний поршень SUNY mod.A й уникнути встановлення деталі в циліндр, якому вже потрібен інший ремонтний розмір.
