Поршень SUNY mod.A для 4T GY6 80, STD, Ø47 мм

Поршень SUNY mod.A для двигуна 4T GY6 80

Поршневий комплект стандартного виконання STD з діаметром поршня 47 мм призначений для ремонту циліндро-поршневої групи чотиритактного двигуна GY6 80. Поршень сприймає тиск газів під час згоряння суміші, рухається всередині циліндра та через палець передає зусилля на шатун. Від відповідності його розмірів циліндру залежать потрібний монтажний проміжок, вільний рух деталі та належна робота компресійних і мастилознімних кілець.

Комплект використовують для заміни поршня у разі зношення спідниці або канавок, появи задирів чи пошкодження днища. Такі несправності можуть супроводжуватися зниженням компресії, ускладненим запуском, втратою тяги, стороннім стуком і підвищеною витратою мастила. Перед ремонтом необхідно визначити стан циліндра: поршень STD розрахований на циліндр відповідного стандартного розміру, а не на розточений циліндр, підготовлений під збільшений ремонтний діаметр.

Склад і конструкція

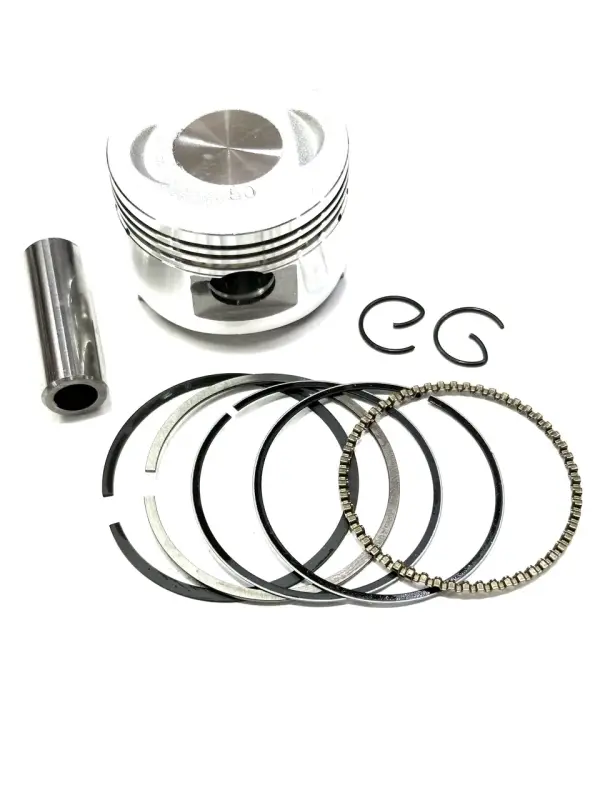

До набору входять поршень, поршневий палець, комплект кілець і два стопорні кільця пальця. Поршень має канавки для компресійних та мастилознімних компонентів, а в бобишках передбачено отвір під палець. Такий склад дає змогу одночасно замінити сполучені деталі поршневого з'єднання та не залишати кільця, які вже працювали, на новому поршні. Розрізні кільця монтуються у відповідні канавки й виконують різні завдання: підтримують ущільнення між поршнем і циліндром, а також регулюють кількість мастила на стінці циліндра.

Що перевірити під час добору

• Тип двигуна: чотиритактний GY6 80; позначення сімейства потрібно звірити з установленим мотором.
• Діаметр: номінальне значення поршня становить 47,00 мм. Фактичний стан циліндра перевіряють вимірювальним інструментом, адже самого зазначення діаметра недостатньо для оцінювання зношення.
• Розмірна група: виконання STD обирають для циліндра стандартного розміру. Після розточування потрібен поршень тієї ремонтної групи, під яку оброблено циліндр.
• Геометрія: перед складанням порівнюють зі старим поршнем загальну висоту, форму днища, висоту розташування пальця, діаметр і довжину пальця, кількість та розміщення канавок.
• Версія: позначення mod.A потрібно врахувати під час зіставлення форми поршня та його посадкових параметрів із розібраною циліндро-поршневою групою.

Рекомендації зі встановлення

Монтаж виконують після очищення деталей і перевірки циліндра на задири, овальність та зношення. До остаточного складання контролюють проміжок між поршнем і циліндром, бічні проміжки кілець у канавках та проміжок у замку кожного кільця відповідно до вимог конкретного двигуна. Кільця встановлюють у призначені для них канавки з правильною орієнтацією, а їхні замки розводять згідно зі схемою складання мотора. Поршень також орієнтують відносно боків впуску й випуску так, як передбачено конструкцією GY6.

Палець монтують без ударного навантаження, а обидва стопорні кільця повністю заводять у канавки. Перед введенням поршня в циліндр поверхні тертя змащують моторною оливою, кільця обережно стискають, не допускаючи перекосу та пошкодження крайок. Після складання перевіряють вільне переміщення механізму вручну. Якщо циліндр має значне вироблення або пошкодження, встановлення лише нового поршня не усуває причину втрати компресії: спочатку визначають придатність циліндра до подальшої роботи та обирають відповідний спосіб ремонту.

Поршень SUNY mod.A Ø47 мм підходить для обслуговування скутера з чотиритактним двигуном GY6 80 за точного збігу розмірної групи та геометрії. Перевірка вимірюваних параметрів перед монтажем допомагає уникнути неправильної посадки, контакту днища з деталями головки й передчасного зношення нового комплекту.
