Поршень SUNY mod.A для GY6 150 4T, STD Ø57,40 мм

Поршень SUNY mod.A для двигуна GY6 150 4T

Поршень номінального розміру STD призначений для ремонту чотиритактного двигуна GY6 150 із циліндром діаметром 57,40 мм. Деталь працює у складі циліндро-поршневої групи: сприймає тиск газів після згоряння суміші, передає зусилля через поршневий палець на шатун і разом із кільцями бере участь у підтриманні компресії. Такий варіант обирають для циліндра стандартного діаметра, який не розточували під збільшений ремонтний поршень.

Виконання mod.A потрібно враховувати під час підбору нарівні з діаметром. У двигунах одного сімейства можуть застосовуватися поршні з відмінностями у геометрії днища, висоті та розташуванні пальця, тому самого позначення GY6 150 недостатньо. Перед замовленням слід зіставити новий поршень зі знятою деталлю, перевірити тип двигуна та фактичний діаметр циліндра. Для поширеної модифікації GY6 150 також використовується позначення двигуна 157QMJ, проте остаточний вибір роблять за розмірами конкретної циліндро-поршневої групи.

Що входить до набору

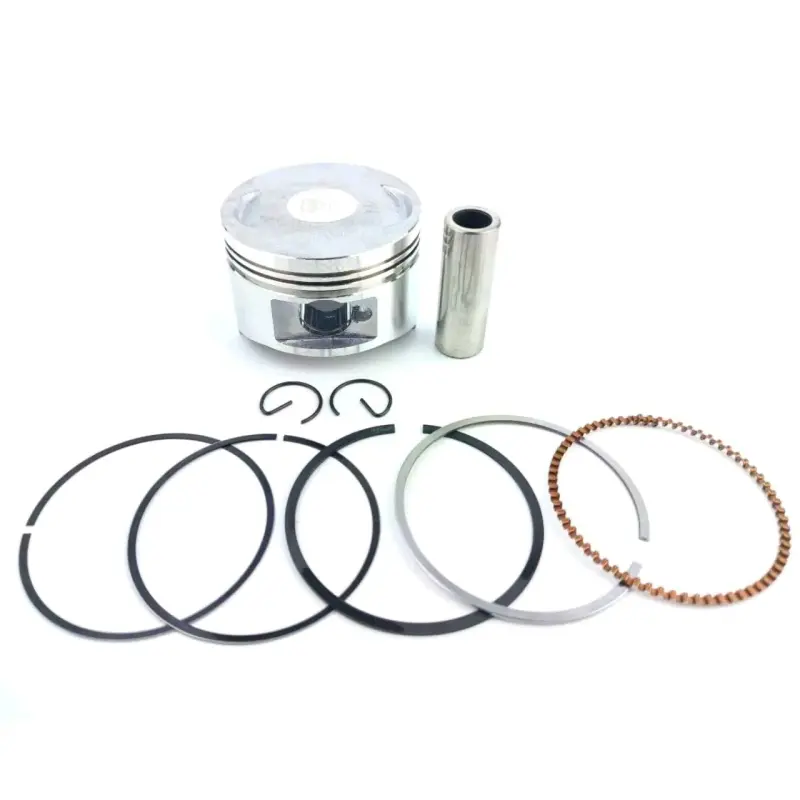

Набір містить поршень, поршневий палець, комплект поршневих кілець і два стопорні кільця пальця. Кільця встановлюються в канавки поршня та виконують компресійну й мастилознімну функції. Палець з’єднує поршень із верхньою головкою шатуна, а стопорні кільця утримують його від осьового зміщення. Діаметр пальця для поршнів GY6 150 цього типорозміру становить 15 мм; цей параметр також потрібно звірити зі старою деталлю та шатуном.

Основні параметри

• Призначення: ремонт циліндро-поршневої групи чотиритактного двигуна скутера.
• Сімейство двигуна: GY6 150, поширене позначення — 157QMJ.
• Номінальний діаметр: 57,40 мм.
• Розмір: STD, для циліндра стандартного діаметра без розточування під збільшений поршень.
• Діаметр поршневого пальця: 15 мм.
• Виконання: SUNY mod.A.
• Склад набору: поршень, палець, поршневі та стопорні кільця.

Як правильно підібрати

Позначення STD не означає, що деталь можна встановлювати в будь-який уживаний циліндр діаметром 57,40 мм без вимірювань. До складання циліндр перевіряють на зношення, овальність, конусність і пошкодження поверхні, а потім визначають фактичний монтажний проміжок між циліндром і поршнем. Якщо циліндр уже розточували або його зношення перевищило допустимі межі, потрібен інший ремонтний розмір чи відновлення циліндро-поршневої групи. Встановлення номінального поршня у зношений циліндр не усуває причину зниження компресії.

Під час порівняння зі старим поршнем враховують діаметр, форму днища, загальну висоту, положення отвору під палець, ширину та розташування канавок кілець. Окремо перевіряють відповідність версії mod.A. Не можна орієнтуватися лише на робочий об’єм скутера: однакове позначення 150 см³ трапляється у двигунів різної конструкції.

Установлення та ремонт

Перед монтажем очищують циліндр і посадкові поверхні, контролюють стан шатуна та отвору під палець. Кожне кільце попередньо перевіряють у циліндрі за проміжком у замку, після чого встановлюють у призначену канавку з дотриманням порядку й орієнтації, передбачених настановою двигуна. Стопорні кільця мають повністю увійти у свої канавки. Під час складання потрібно виключити перекіс поршня, пошкодження крайок кілець і потрапляння забруднень усередину двигуна.

Причиною заміни можуть бути задири на спідниці, пошкодження днища, зношення канавок, надмірний проміжок у циліндрі, падіння компресії, підвищена витрата мастила або сторонній стукіт. Разом із поршнем перевіряють циліндр, кільця, палець і шатунне з’єднання: стан сполучених деталей визначає результат ремонту. Точні монтажні проміжки та момент затягування кріплень обирають за сервісними даними конкретного двигуна.
