Поршень 4T CH250 STD Ø72 мм, палець 17 мм SUNY (mod.A)

Поршень 4T CH250 STD Ø72 мм SUNY (mod.A)

Поршневий комплект призначений для обслуговування чотиритактного двигуна типу CH250, який застосовується на максіскутерах. Номінальний діаметр поршня становить 72,00 мм, діаметр поршневого пальця — 17 мм, а позначення STD вказує на стандартний, не збільшений ремонтний розмір. Комплект підходить для відновлення циліндро-поршневої групи за умови збігу геометрії з деталями конкретного двигуна.

Поршень рухається всередині циліндра, сприймає тиск газів і через палець передає зусилля на шатун. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, підтримують компресію та регулюють кількість мастила на його поверхні. Зношення спідниці, канавок або кілець, задири та пошкодження днища можуть супроводжуватися зниженням компресії, ускладненим запуском, стороннім стуком, втратою тяги або підвищеною витратою мастила. У таких випадках стан поршня оцінюють разом із циліндром, кільцями, пальцем і місцем з’єднання із шатуном.

Розмір і комплектність

• Тип двигуна: чотиритактний, позначення CH250.
• Розмір поршня: STD, номінальний діаметр 72,00 мм.
• Діаметр пальця: 17 мм.
• Виконання: SUNY, варіант mod.A.

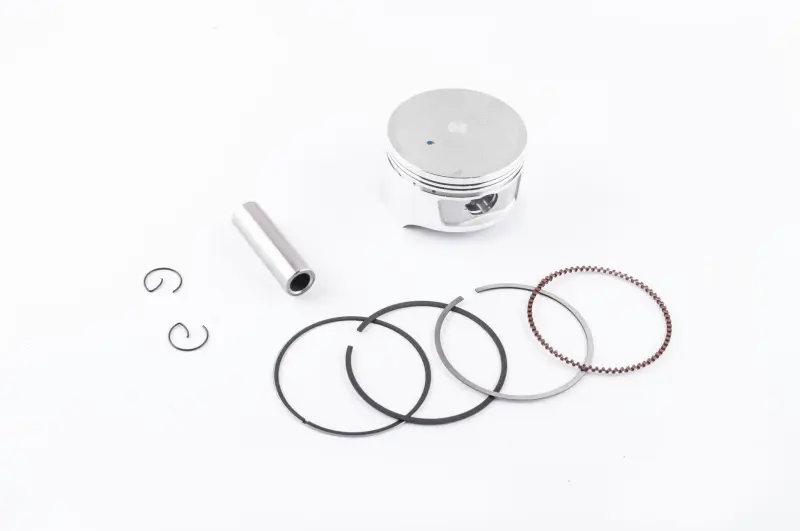

• Склад: поршень, комплект поршневих кілець, поршневий палець і два стопорні кільця пальця.

Наявність кілець, пальця та стопорів дає змогу одночасно замінити пов’язані деталі однієї розмірної групи. Це зручно під час ремонту, адже зношений палець або старі кільця не доведеться повторно використовувати з новим поршнем. Стопорні кільця утримують палець від осьового переміщення, а набір кілець забезпечує передбачене конструкцією ущільнення в циліндрі після правильного монтажу та за належного стану його поверхні.

Як перевірити сумісність

Позначення CH250, Ø72,00 і p-17 є основними, але не єдиними критеріями добору. Перед установленням потрібно зіставити старий і новий поршні за загальною формою, висотою, профілем днища, розташуванням канавок, положенням отвору під палець і конфігурацією спідниці. Окремо перевіряють фактичний діаметр циліндра, його овальність, конусність і стан поверхні. Поршень STD обирають для циліндра номінального розміру; якщо циліндр уже розточували під збільшений поршень, стандартне виконання застосовувати не можна.

Маркер mod.A указує на конкретний варіант виконання, тому самого збігу діаметра недостатньо. Особливо уважно слід порівняти форму днища та взаємне положення конструктивних ділянок: невідповідна геометрія здатна вплинути на зазори всередині двигуна. Модель техніки також не повинна бути єдиним орієнтиром, оскільки раніше встановлена циліндро-поршнева група могла відрізнятися від початкової конфігурації.

Установлення та підготовка двигуна

Монтаж виконують після вимірювання циліндра й перевірки допустимих зазорів за технічними даними двигуна, що обслуговується. До складання контролюють бічний зазор кілець у канавках і проміжок у їхніх замках усередині циліндра. Кільця встановлюють у призначені для них канавки з дотриманням порядку та орієнтації, а їхні замки розташовують відповідно до ремонтної документації двигуна. Палець має входити без перекосу, стопори — повністю фіксуватися у своїх канавках.

Якщо на стінці циліндра є глибокі задири, виражена сходинка або відхилення форми, встановлення нового комплекту без відновлення циліндра не усуне причину втрати компресії. Після складання необхідно забезпечити штатне змащення деталей і перевірити двигун на відсутність сторонніх звуків. Цей комплект варто обирати для планового ремонту CH250 або заміни пошкодженого поршня, коли вимірювання підтверджують діаметр 72 мм, палець 17 мм, розмір STD і відповідність виконанню mod.A.
