Поршневий комплект GONGYU Honda CH125 Spacy/Elite STD Ø52,4 мм

Поршневий комплект GONGYU для Honda CH125 Spacy/Elite STD Ø52,4 мм

Комплект призначений для ремонту циліндро-поршневої групи двигуна скутера Honda CH125 Spacy/Elite зі штатним циліндром номінального діаметра 52,4 мм. Позначення STD відповідає стандартному розміру, тому цей варіант розглядають для циліндра, який не розточували під збільшений ремонтний поршень. Поршень сприймає тиск газів після згоряння суміші та через палець і шатун передає зусилля колінчастому валу. Його правильне сполучення з циліндром і кільцями потрібне для збереження компресії та належної роботи двигуна.

Склад і призначення деталей

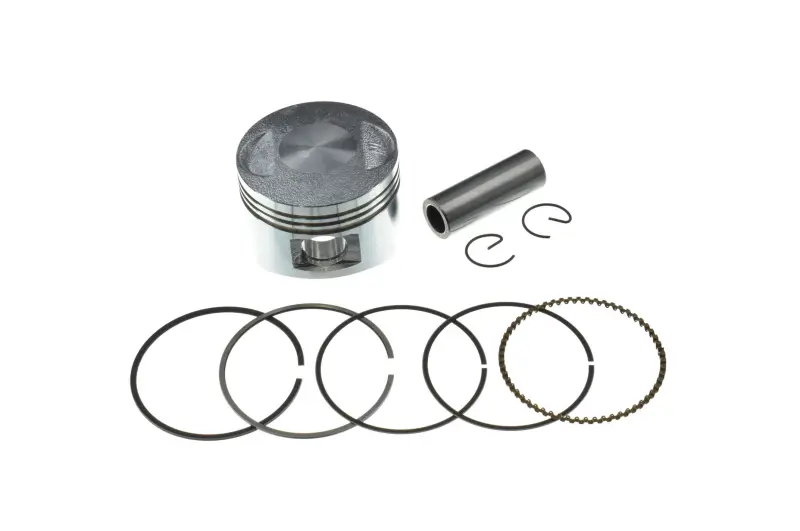

Набір містить поршень, поршневий палець, два стопорні кільця пальця та поршневі кільця. Така конфігурація дає змогу замінити основні сполучені деталі однієї зони циліндро-поршневої групи. Компресійні кільця ущільнюють проміжок між поршнем і стінкою циліндра, обмежуючи прорив газів із камери згоряння. Складене оливознімне кільце регулює шар оливи на робочій поверхні циліндра. Поршневий палець з’єднує поршень із верхньою головкою шатуна, а стопорні кільця утримують палець від осьового зміщення.

Кільця мають вільно переміщатися у призначених для них канавках без надмірного бічного проміжку та заїдання. Їхня робота безпосередньо пов’язана зі станом канавок поршня і поверхні циліндра. Тому встановлення повного набору доречне під час ремонту після зношення старого поршня, пошкодження кілець або розбирання двигуна для відновлення компресії.

Коли перевіряють поршневу групу

Підставою для розбирання та вимірювань можуть бути зниження компресії, ускладнений запуск, втрата тяги, підвищена витрата оливи, димність або механічний шум у циліндрі. Під час дефектування оглядають днище та спідницю поршня, канавки кілець, палець, посадкові отвори й робочу поверхню циліндра. Задири, тріщини, прогар, зношені канавки або проміжки поза допустимими значеннями потребують усунення причини несправності та підбору деталей за результатами вимірювань.

Новий поршень не встановлюють без оцінювання циліндра. Для Honda CH125 сервісні дані вказують стандартний внутрішній діаметр циліндра 52,400–52,410 мм і передбачають контроль овальності, конусності та проміжку між поршнем і циліндром. Якщо поверхня має глибокі пошкодження або розмір вийшов за допустимі межі, одного комплекту STD може бути недостатньо: спочатку визначають спосіб відновлення циліндра, а потім вибирають відповідний розмір поршня.

Підбір перед замовленням

Збіг діаметра 52,4 мм сам по собі не підтверджує сумісність. У поршнів різних двигунів з однаковим номінальним діаметром можуть відрізнятися компресійна висота, загальна висота, форма днища, розташування канавок і положення пальця. Особливо важливо не плутати поршень Honda CH125 із деталями для поширених двигунів GY6: однаковий діаметр не означає однакову геометрію.

• Уточніть точне позначення моделі та модифікацію встановленого двигуна.
• Перевірте, що циліндр зберіг стандартний розмір і раніше не розточувався.
• Зіставте зі старим поршнем форму днища, висоту, розташування пальця та канавок.
• Виміряйте циліндр у кількох поясах і напрямках, щоб оцінити зношення, овальність і конусність.
• Перевірте відповідність пальця посадці в поршні та верхній головці шатуна.

Рекомендації щодо встановлення

Складання виконують після очищення деталей і мастильних каналів від нагару та абразивних частинок. До монтажу перевіряють бічний проміжок кілець у канавках і проміжок у їхніх замках після встановлення кожного кільця в циліндр. Кільця розміщують у своїх канавках з урахуванням їхнього типу та монтажного напрямку; замки розводять по колу відповідно до вимог ремонту двигуна. Поршень і стінку циліндра змащують моторною оливою, а кільця стискають обережно, уникаючи перекосу, відколу та деформації.

Стопорні кільця пальця потрібно повністю посадити в канавки. Після складання колінчастий вал прокручують вручну та перевіряють плавність ходу без заїдань. Комплект GONGYU підходить для відновлення Honda CH125 Spacy/Elite лише після підтвердження виконання STD, номінального розміру 52,4 мм і збігу геометрії зі штатним поршнем конкретного двигуна.
