Натискний диск муфти зчеплення мотоблока 180N/190N/195N TD

Натискний диск муфти зчеплення для мотоблоків 180N, 190N і 195N

Диск TD призначений для ремонту муфти зчеплення мотоблоків із позначеннями 180N, 190N і 195N. Деталь працює всередині механізму, який з'єднує двигун із трансмісією, бере участь у передаванні крутного моменту та дає змогу роз'єднувати привід під час перемикання режиму руху або зупинення техніки. Правильна взаємодія диска з іншими частинами муфти потрібна для передбачуваного вмикання зчеплення без постійного прослизання та різких ривків.

Призначення та конструкція

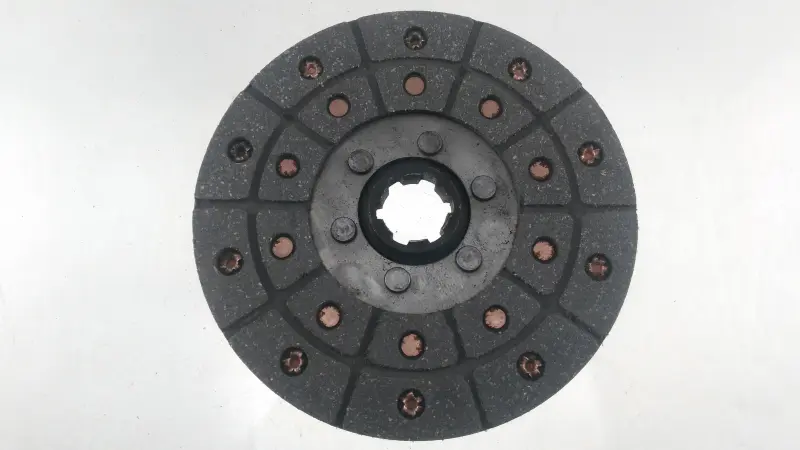

Диск має круглу форму, центральний шліцьовий отвір і розташовані по колу сегменти фрикційної поверхні. Сегменти закріплені заклепками, а центральна частина утворює посадкову зону для з'єднання з відповідною деталлю механізму. Така конфігурація потребує точного збігу зі встановленою муфтою: значення мають не лише позначення двигуна, а й зовнішній діаметр, товщина, профіль центральних шліців, розташування посадкових ділянок і виконання спряжених деталей.

У муфті натискний диск взаємодіє з пружинами та іншими дисками. Коли механізм замкнений, деталі притискаються одна до одної та передають обертання на трансмісію. Під час вимикання зчеплення тиск зменшується, завдяки чому двигун тимчасово роз'єднується з приводом. Тому стан поверхні, геометрія диска та правильне складання безпосередньо впливають на характер роботи муфти.

Що перевірити під час підбору

• Серію агрегата: деталь заявлена для мотоблоків 180N, 190N і 195N, проте перед замовленням потрібно уточнити фактичне виконання встановленого зчеплення.
• Розміри старого диска: порівняйте зовнішній діаметр, загальну товщину та габарити центральної частини.
• Шліцьове з'єднання: мають збігатися діаметр отвору, кількість шліців, їхня форма та посадка на валу.
• Конфігурацію муфти: для цих мотоблоків існують різні натискні диски, зокрема виконання під різну кількість пружин, тому самого позначення 180N, 190N або 195N недостатньо.
• Розташування спряжених ділянок: форма маточини, отвори та контактні поверхні мають відповідати демонтованій деталі й корпусу муфти.

Для надійного вибору старий диск варто зняти та зіставити з новою деталлю за всією геометрією. Якщо муфту вже ремонтували або на мотоблок установили інший редуктор, орієнтуватися лише на модель двигуна не можна. Точний збіг посадки допомагає уникнути перекосу, заклинювання та неправильного переміщення деталей після складання.

Коли потрібна заміна

Перевірити диск варто за наявності прослизання зчеплення, ривків на початку руху, неповного роз'єднання двигуна й трансмісії, утрудненого перемикання або нестабільного передавання тяги. Підставою для заміни є значне спрацювання фрикційних сегментів, сліди перегрівання, тріщини, послаблені заклепки, деформація чи пошкодження шліців. Одночасно потрібно оглянути пружини, ведені та ведучі диски, натискний механізм, підшипник і деталі керування: встановлення лише однієї нової деталі не усуне несправність інших частин муфти.

Установлення та обслуговування

Перед складанням посадкові поверхні очищають від забруднень і продуктів зношування, перевіряють вільну посадку шліців та відсутність перекосу. Диск установлюють у тому конструктивному положенні, яке передбачене будовою конкретної муфти. Після складання регулюють привід зчеплення та перевіряють повне вмикання і вимикання спочатку без навантаження. Робота потребує правильної послідовності розбирання та рівномірного встановлення пружин, тому без відповідного досвіду ремонт доцільно доручити фахівцеві з мотоблочних трансмісій.

Натискний диск TD підходить для планового відновлення зчеплення мотоблока, коли підтверджено виконання 180N, 190N або 195N і всі посадкові параметри збігаються з демонтованою деталлю. Такий підбір допомагає зібрати механізм без несумісних компонентів і повернути муфті коректне вмикання.
