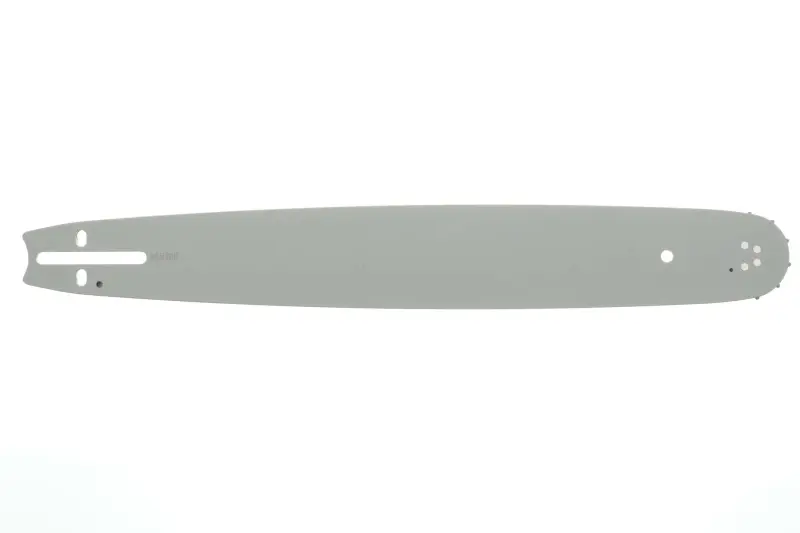

Шина пиляльна WIN mod:B 18″, 3/8″, 1,6 мм, 64 ланки

Пиляльна шина WIN mod:B 18″ для ланцюга 3/8″

Напрямна шина WIN mod:B — робоча частина пиляльної гарнітури ланцюгової пили. Вона задає траєкторію руху ланцюга, підтримує його по всій довжині різу та допомагає впевнено контролювати інструмент під час розпилювання. Ця модель має довжину 18″, або 45 см, і розрахована на ланцюг із кроком 3/8″, товщиною ведучої ланки 1,6 мм та кількістю ланок 64.

Шина працює разом із ланцюгом і ведучою зірочкою, тому для правильного добору важливий не один розмір, а точний збіг усіх параметрів гарнітури. Крок ланцюга 3/8″ має відповідати кроку ведучої зірочки. Товщина ведучої ланки 1,6 мм повинна збігатися із шириною паза шини: правильно підібраний ланцюг рухається в пазу вільно, без заклинювання та надмірного бічного люфту. Кількість ланок — 64 — визначає потрібну довжину ланцюга для цієї шини та доступний діапазон його натягування.

Якщо крок, товщина ведучої ланки або кількість ланок не збігаються, правильно встановити й натягнути ланцюг не вдасться. Тому перед покупкою радимо послідовно перевірити кожен параметр установленої гарнітури: 18″, 3/8″, 1,6 мм та 64 ланки. Таке порівняння дає змогу одразу дібрати узгоджений комплект для належної роботи ланцюгової пили.

Посадкове виконання mod:B

Позначення mod:B вказує на варіант посадкової частини шини. Під час заміни обов’язково порівняйте нову шину зі знятою: форму хвостовика, розташування поздовжнього монтажного отвору та інших отворів. Це особливо важливо для пил, у яких застосовуються кілька зовні схожих шин з однаковою довжиною та параметрами ланцюга, але різною конфігурацією кріплення.

Для впевненого добору недостатньо орієнтуватися лише на довжину 18″. Навіть за повного збігу кроку ланцюга, товщини ведучої ланки та кількості ланок посадкова частина повинна підходити до конкретної пили. Також переконайтеся, що механізм натягування взаємодіє із шиною та забезпечує потрібний діапазон регулювання.

Основні параметри

• довжина напрямної шини — 18″ (45 см);
• крок ланцюга — 3/8″;
• товщина ведучої ланки ланцюга — 1,6 мм;
• кількість ланок ланцюга — 64;
• варіант посадкового виконання — mod:B;
• призначення — спрямування та підтримка ланцюга по лінії різу.

Установлення та перевірка гарнітури

Перед установленням огляньте посадкову частину та переконайтеся, що конфігурація кріплення збігається зі знятою шиною. Установіть ланцюг у паз із правильним положенням ведучих ланок і перевірте його рух по всій довжині напрямної. Ланцюг не повинен застрягати в пазу або мати виражений бічний люфт. Після встановлення відрегулюйте натяг у доступному для механізму діапазоні.

Усі частини пиляльної гарнітури працюють як єдина система. Під час заміни шини варто одночасно оцінити стан ланцюга, ведучої зірочки та системи змащення. Це допомагає вчасно помітити зношення сполучених елементів і перевірити готовність пили до подальшої роботи.

Заміну напрямної шини розглядають у разі помітного зношення паза, пошкодження хвостовика, деформації або погіршення рівності різу. WIN mod:B підійде для обслуговування ланцюгової пили, якщо встановленій гарнітурі потрібні шина 18″, ланцюг 3/8″ із ведучою ланкою 1,6 мм, 64 ланки та саме таке посадкове виконання.
