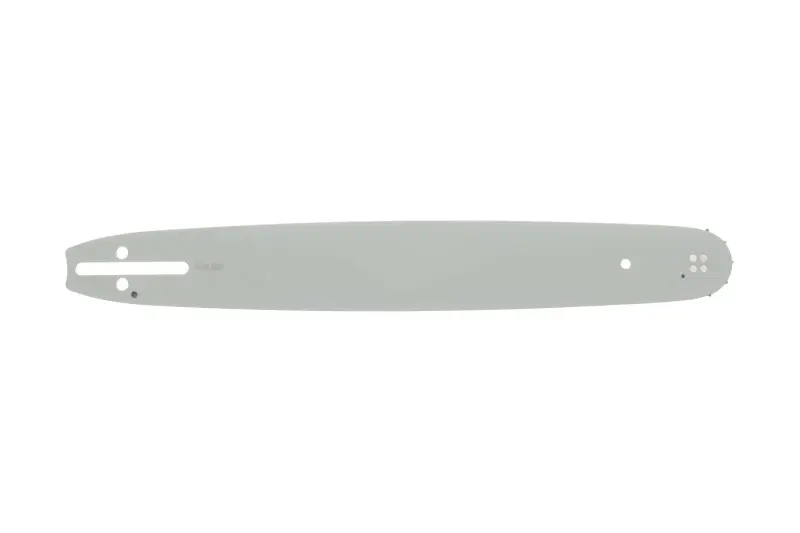

Шина для бензопили WIN 15″, .325″, 1,5 мм, 64 ланки (mod.A)

Шина WIN 15″ для бензопили

Напрямна шина WIN mod.A призначена для різальної гарнітури бензопили з ланцюгом кроку .325″, товщиною ведучої ланки 1,5 мм і довжиною 64 ланки. Шина формує робочу траєкторію ланцюга під час пиляння, утримує його в пазу та є основною деталлю для правильного встановлення й натягування ланцюга.

Формат 15″ підходить для заміни зношеної шини з такими самими позначеннями. Під час добору потрібно звіряти не лише довжину, крок і товщину ведучої ланки, а й виконання посадкової частини. Позначення mod.A вказує на варіант конструкції, тому перед купівлею варто порівняти контур хвостовика, розташування кріпильних отворів і каналів мащення зі старою шиною та вашою пилою. Самого збігу параметрів ланцюга недостатньо для перевірки посадки.

Крок .325″ має відповідати ведучій зірочці пили та вибраному ланцюгу. Паз 1,5 мм розрахований на ланцюг із ведучими ланками такої самої товщини: надто тонкий ланцюг матиме зайвий хід у пазу, а товстіший не буде встановлений належним чином. Число 64 ланки визначає потрібну довжину ланцюга для цієї конфігурації. Якщо на гарнітурі, яку замінюють, вказані інші значення, цю шину не слід обирати без перевірки сумісності.

Практичне призначення шини

Під час роботи ланцюг безперервно рухається пазом від ведучої зірочки до носової частини та назад. Рівна напрямна потрібна, щоб ланцюг зберігав задану лінію пропилу й нормально натягувався штатним механізмом пили. Заміна стає потрібною за помітного зношення паза, пошкодження носової частини, деформації полотна, порушення подачі мастила до гарнітури або коли пила починає відводити різ за справного та правильно заточеного ланцюга.

Нову шину доцільно встановлювати разом із ланцюгом, що відповідає її параметрам, або ретельно оцінити стан ланцюга, який уже використовується. Ланцюг із розтягнутими, пошкодженими чи невідповідними ведучими ланками прискорює зношення паза. Перед монтажем очистьте місце встановлення від тирси й мастила, перевірте роботу натягувача та переконайтеся, що мастило надходить до гарнітури. Після встановлення ланцюг має вільно проходити по шині без перекосу та мати натяг, передбачений виробником пили.

Переваги:

• формат напрямної шини для бензопили;
• добір під ланцюг .325″ із ведучою ланкою 1,5 мм;
• розрахункова довжина ланцюга — 64 ланки;
• довжина в маркуванні — 15″;
• виконання mod.A для заміни шини з відповідною посадковою частиною;
• підходить для відновлення різальної гарнітури в разі зношення штатної напрямної.

Характеристики:

• бренд: WIN;
• тип: напрямна шина для бензопили;
• довжина: 15″;
• крок ланцюга: .325″;
• товщина ведучої ланки: 1,5 мм;
• кількість ланок ланцюга: 64;
• виконання: mod.A.

Ця шина є точною заміною для гарнітури зі збіжними позначеннями .325″, 1,5 мм і 64 ланки. Перевірка маркування ланцюга, старої шини, ведучої зірочки та посадкового контуру до встановлення допомагає дібрати деталь без несумісності й повернути пилі коректну роботу.
