Шків-храповик стартера бензопили St M 440 BEST (mod.A)

Шків-храповик ручного стартера St M 440 BEST (mod.A)

Деталь призначена для обслуговування ручного стартера бензопили St M 440 BEST у виконанні mod.A. Шків-храповик бере участь у короткочасному зачепленні пускового механізму з відповідною частиною двигуна: під час витягування шнура стартер передає зусилля для початкового прокручування мотора, а після запуску зачеплення припиняється. Правильна взаємодія цих деталей дає змогу використовувати хід пускової рукоятки за призначенням, без холостого витягування шнура.

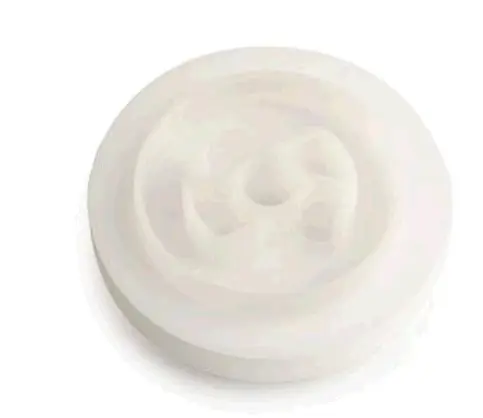

Виріб має круглу форму, центральний отвір, зовнішній буртик і фігурні елементи зачеплення. Така геометрія повинна відповідати конструкції встановленого стартера. Позиція є окремою деталлю пускового механізму, а не стартером у зборі, тому перед замовленням потрібно визначити, що причиною несправності є саме шків-храповик. Водночас варто оглянути шнур, зворотну пружину, корпус, кріплення та відповідну частину: подібні ознаки можуть виникати через пошкодження будь-якого з цих компонентів.

Коли потрібна заміна

Перевірка шківа актуальна, якщо під час витягування рукоятки стартер періодично не захоплює двигун, прокручується вхолосту, спрацьовує ривками або супроводжується ударами в момент зачеплення. Підставою для заміни також є тріщини, відколи, деформація центральної зони та зношення робочих виступів. Деталь із пошкодженим профілем не слід використовувати надалі: локальне підпилювання або зміна форми виступів порушує їх збіг із відповідним механізмом і не усуває причину зношення.

Як перевірити сумісність

• Модель і виконання: орієнтиром є позначення St M 440 BEST (mod.A). Збігу лише числа 440 недостатньо, адже стартери різних версій можуть відрізнятися конструкцією.
• Форма: порівняйте з демонтованою деталлю зовнішній контур, буртик, центральний отвір і розташування фігурних зачепів.
• Посадка: зіставте загальний діаметр, товщину, глибину центральної частини та положення шківа відносно сусідніх компонентів. Якщо точні розміри старої деталі невідомі, їх потрібно виміряти до оформлення замовлення.
• Стан суміжних частин: відповідні виступи не повинні мати відколів і значного вироблення, інакше новий шків також не забезпечить правильного зачеплення.

Позначення mod.A потрібно враховувати повністю. Не слід обирати цю позицію лише за зовнішньою подібністю або загальною належністю до стартерів бензопил: невелика відмінність центральної посадки, висоти чи профілю зачепів може завадити складанню та нормальному руху механізму. Найнадійніший спосіб підбору — одночасна звірка моделі інструмента, версії стартера та геометрії знятої деталі.

Установлення та перевірка після ремонту

Перед розбиранням бензопилу вимикають і дають двигуну охолонути. Стартерну кришку знімають без перекосу, зберігаючи правильне положення шнура, пружини та кріпильних деталей. Посадкову зону очищають від пилу й забруднень, після чого встановлюють шків без ударів і примусового підточування. Зворотна пружина повинна працювати плавно, а шнур — вільно виходити та повністю повертатися в корпус.

Після складання спочатку кілька разів повільно витягують рукоятку та перевіряють рівномірність ходу. Справний механізм має входити в зачеплення під час пускового руху й вивільнятися при поверненні шнура, без заклинювання та сторонніх ударів. Якщо пропуски захоплення залишилися, потрібно повторно перевірити положення деталей і стан відповідної частини. Такий порядок допомагає переконатися, що шків St M 440 BEST (mod.A) правильно підібраний і встановлений до звичайного запуску бензопили.
