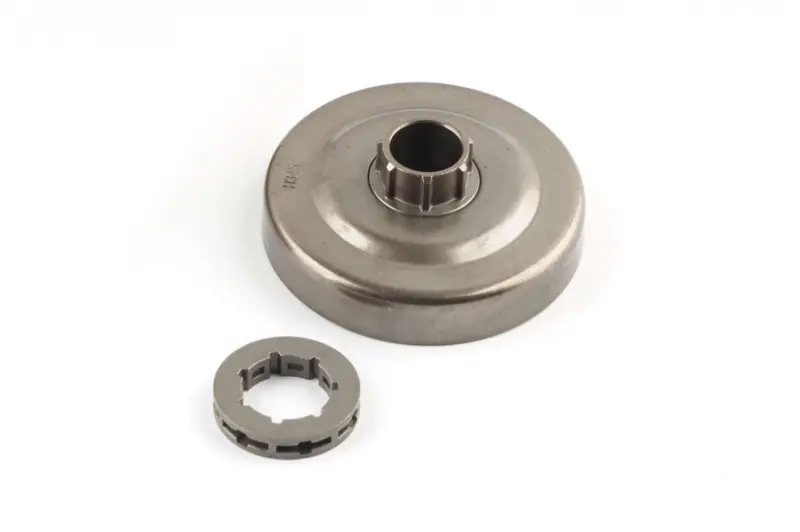

Тарілка зчеплення зі знімною зіркою WOODMAN mod.A для Husqvarna 345/350

Тарілка зчеплення WOODMAN mod.A для Husqvarna 345/350

Тарілка, або барабан зчеплення, призначена для ремонту приводу ланцюга бензопил Husqvarna 345 і 350. Деталь установлюється у вузлі зчеплення та приймає обертання після спрацювання відцентрової муфти, а розміщена на барабані ведуча зірка передає його пиляльному ланцюгу. Така конструкція з'єднує двигун із різальною гарнітурою та забезпечує рух ланцюга по шині під час роботи пилки.

Модифікація розрахована на знімну ведучу зірку. На відміну від барабана з жорстко закріпленим зубчастим профілем, тут вінець, що зношується, є окремою деталлю. Під час подальшого обслуговування це дає змогу оцінювати стан барабана й зірки окремо: якщо посадкова частина барабана залишається справною, можна замінити лише відповідний вінець. У цій позиції тарілка пропонується разом зі знімною зіркою, тому комплект підходить для відновлення саме такої конфігурації приводу.

Призначення та особливості конструкції

• призначена для бензопил Husqvarna 345 і Husqvarna 350;
• належить до деталей зчеплення та приводу пиляльного ланцюга;
• має посадкове місце під окрему знімну ведучу зірку;
• комплектується зіркою, що відповідає конструкції барабана;
• виконання позначене виробником як WOODMAN mod.A.

Заміна тарілки потрібна за помітного вироблення контактних поверхонь, пошкодження барабана, надмірного люфту або порушення нормальної роботи приводу. Стан ведучої зірки також перевіряють, якщо ланцюг рухається ривками, з боку зчеплення з'явився сторонній шум або гарнітура зношується надто швидко. Такі ознаки можуть мати кілька причин, тому під час розбирання слід оглянути не лише тарілку, а й вінець, підшипник барабана, посадкові поверхні, фіксувальні деталі, ланцюг і шину.

Як правильно підібрати

Моделі Husqvarna 345 і 350 могли оснащуватися барабанами з різними типами зірок: суцільним зубчастим профілем або знімним вінцем. Перед замовленням потрібно переконатися, що бензопила має або повинна отримати саме конструкцію під знімну зірку. Зіставте стару тарілку з новою за загальною формою, діаметрами посадкових ділянок, глибиною барабана, профілем центральної частини та способом фіксації. Окремо перевірте параметри ланцюгової гарнітури — крок ланцюга й кількість зубців ведучої зірки мають відповідати встановленим ланцюгу та шині.

Позначення mod.A допомагає відрізнити цю версію від інших варіантів подібного призначення, проте не замінює перевірку геометрії та параметрів гарнітури. Вибирати деталь лише за зовнішньою схожістю не варто: невідповідність посадки, кроку або зубчастого профілю не дасть приводу працювати належним чином. Якщо на пилці раніше стояв барабан із суцільною зіркою, перехід на знімний вінець слід розглядати як заміну конфігурації в зборі з перевіркою всіх сполучених деталей.

Установлення та обслуговування

Монтаж виконують на зупиненій та охололій бензопилі за сервісною процедурою для конкретної моделі. Після зняття старої тарілки очищають місце встановлення й перевіряють стан підшипника, вала, приводу мастильного насоса та фіксаторів. Пошкоджені або надмірно зношені сполучені деталі повторно встановлювати не слід. Тарілка повинна вільно розміщуватися на своїй посадці без перекосу, а знімна зірка — правильно суміщатися з ланцюгом.

Інструкція Husqvarna для моделей 340, 345 і 350 передбачає регулярне змащування голчастого підшипника барабана та періодичну перевірку зношення зчеплення і ведучої зірки. Виробник також радить міняти ведучу зірку під час установлення нового ланцюга, щоб зношений профіль не прискорював вироблення гарнітури. Після складання перевірте вільне переміщення ланцюга вручну за вимкненого двигуна, правильність його натягу та відсутність перекосу. Якщо досвіду обслуговування зчеплення бензопили немає, установлення доцільно доручити профільному фахівцеві.
