Чашка зчеплення зі знімною зіркою для бензопили Goodluck GL3800 BEST mod.A

Чашка зчеплення зі знімною зіркою для Goodluck GL3800

Комплект BEST mod.A призначений для ремонту приводу пиляльного ланцюга бензопили Goodluck GL3800. До нього входять чашка зчеплення та окрема ведуча зірка знімного типу. Така конструкція розміщується між зчепленням двигуна й ланцюговою гарнітурою: після спрацювання зчеплення чашка починає обертатися, зірка передає рух ланцюгу, а ланцюг переміщується напрямною шиною.

Деталь використовують, коли штатний привод зносився, зазнав механічного пошкодження або вже не забезпечує рівномірного руху ланцюга. Стан чашки та зірки безпосередньо впливає на передавання обертання. Вироблення на посадкових поверхнях, люфт, деформація чашки чи пошкодження зубців зірки можуть супроводжуватися стороннім шумом, ривками та нерівним ходом ланцюга. Тривала робота з такими ознаками збільшує навантаження на суміжні деталі й ланцюгову гарнітуру, тому привод перевіряють разом із ланцюгом і шиною.

Будова та призначення

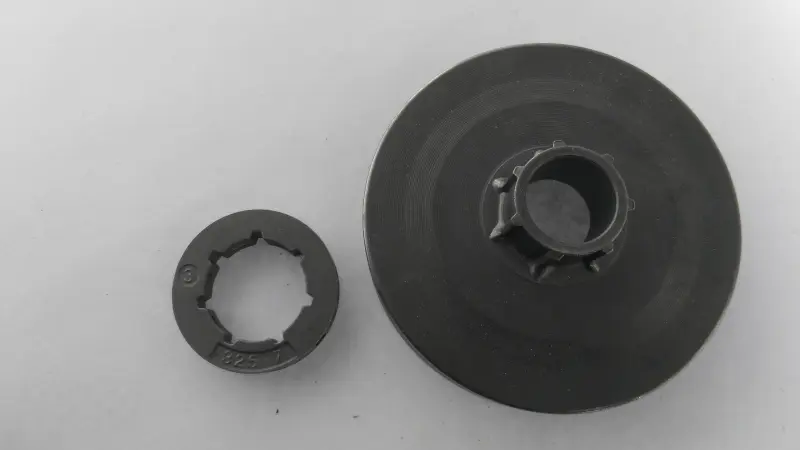

Виконання під знімну зірку дає змогу відокремити ведучий вінець від чашки. Під час обслуговування можна окремо оцінити стан обох деталей і визначити, яка частина приводу потребує заміни. До комплекту вже входить відповідна зірка, тому чашка та ведучий вінець утворюють узгоджену пару для заявленого виконання mod.A. Чорна кругла чашка має центральну посадкову частину, а знімна зірка встановлюється окремо.

• Тип деталі: чашка зчеплення бензопили під знімну ведучу зірку.
• Призначення: передавання обертання від зчеплення до пиляльного ланцюга через ведучу зірку.
• Заявлена сумісність: бензопила Goodluck GL3800.
• Виконання: BEST mod.A.
• Основні частини: чашка зчеплення та знімна зірка.

Як перевірити сумісність

Під час вибору недостатньо орієнтуватися лише на позначення GL3800: у бензопил однієї моделі можуть траплятися різні варіанти приводу. Порівняйте стару й нову деталі за загальною формою чашки, діаметром і конфігурацією центральної посадки, розташуванням опорних ділянок, типом знімної зірки та її профілем. Окремо перевірте відповідність зірки встановленому ланцюгу. Крок, кількість зубців і посадкові розміри мають збігатися з параметрами штатної деталі; використовувати лише приблизно подібну зірку не можна.

Позначення mod.A стосується конкретного варіанта конструкції. Якщо на пилі встановлена чашка іншого типу, незнімна ведуча зірка або відрізняється центральна посадка, самого збігу назви моделі недостатньо. Найнадійніший спосіб добору — зіставити демонтовані деталі за формою та всіма робочими розмірами до початку встановлення.

Встановлення та перевірка після ремонту

Перед монтажем посадкову зону очищають від тирси й забруднень, після чого перевіряють стан суміжних деталей. Чашка має встановлюватися без перекосу, а знімна зірка — займати передбачене положення без заклинювання. Зношені компоненти, що впливають на посадку та вільне обертання, не варто залишати разом із новою чашкою.

Після складання вручну перевіряють вільний хід механізму та правильне положення ланцюга на зірці й шині. Далі контролюють натяг ланцюга відповідно до вимог бензопили. Під час першого запуску після ремонту звертають увагу на рівномірність руху, відсутність биття, скреготу та надмірного люфту. Комплект підходить для планового відновлення Goodluck GL3800, коли потрібна чашка саме під знімну зірку у виконанні BEST mod.A.
