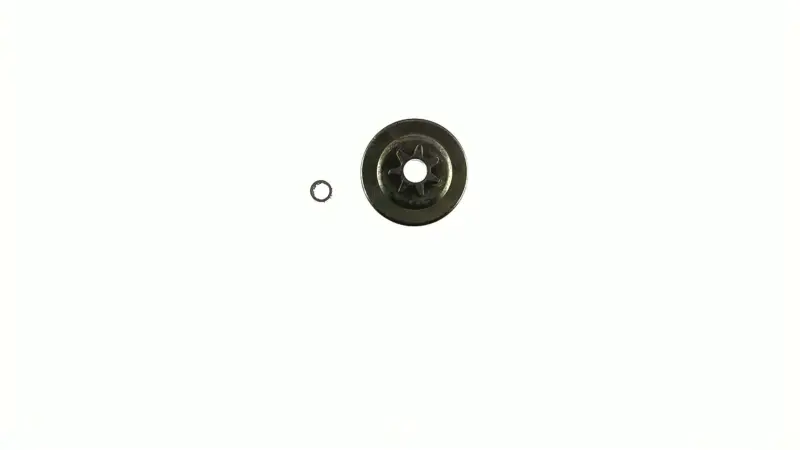

Барабан зчеплення з ведучою зірочкою та сепаратором для Husqvarna 137/142 BEST mod.A

Барабан зчеплення з ведучою зірочкою для Husqvarna 137/142

Деталь BEST mod.A призначена для ремонту приводу ланцюга бензопил Husqvarna 137 і 142. Барабан установлюється в механізмі зчеплення та передає обертання на пиляльний ланцюг через вбудовану ведучу зірочку. До комплекту входить окремий сепаратор, потрібний для встановлення та вільного обертання барабана на посадковій частині.

Призначення та принцип дії

Коли оберти двигуна зростають, колодки зчеплення притискаються до внутрішньої поверхні барабана та приводять його в рух. Ведуча зірочка зчіплюється з хвостовиками ланцюга, тому стан її зубців безпосередньо впливає на рух ланцюга по шині. Після зниження обертів зчеплення розмикається, і барабан перестає отримувати привід від двигуна.

Барабан і зірочка утворюють одну деталь. Таку конструкцію встановлюють замість штатної тарілки зі спрацьованими зубцями, пошкодженою внутрішньою поверхнею або помітним люфтом. Окремий сепаратор розміщується в центральній посадці барабана та підтримує його обертання. Під час обслуговування обидві частини потрібно встановлювати разом і перевіряти їх посадку до монтажу пиляльної гарнітури.

Коли потрібна заміна

Привід варто оглянути, якщо ланцюг рухається ривками, з боку зчеплення виник сторонній шум, хід ланцюга став нерівномірним або на зубцях зірочки утворилося помітне спрацювання. На контактних поверхнях не повинно бути глибоких канавок, сколів чи деформації. Якщо хвостовики ланцюга сформували виразні доріжки на зубцях, подальше використання може прискорити спрацювання ланцюга та погіршити плавність його руху.

Разом із барабаном потрібно перевірити сепаратор, посадкову поверхню, колодки й пружини зчеплення, а також сусідні деталі приводу масляного насоса. Заміна лише барабана не усуне несправності, спричинені пошкодженням інших компонентів. Ланцюг і шину також оглядають на нерівномірне спрацювання, адже частини пиляльної гарнітури постійно взаємодіють між собою.

Як правильно підібрати деталь

Основний критерій сумісності цієї модифікації — використання на бензопилах Husqvarna 137 або 142. Перед замовленням необхідно визначити точне виконання встановленого приводу. Для цих моделей застосовуються барабани з різним кроком і кількістю зубців, тому самої назви бензопили недостатньо для безпомилкового вибору.

• Модель пилки: Husqvarna 137 або Husqvarna 142.
• Виконання: барабан із вбудованою ведучою зірочкою.
• Посадка: порівняйте центральний отвір, висоту та форму зі старою деталлю.
• Параметри зірочки: перед придбанням зіставте крок ланцюга й кількість зубців із попереднім барабаном та встановленим ланцюгом.
• Комплект для монтажу: барабан постачається разом з окремим сепаратором.

Якщо на пилці раніше змінювали пиляльну гарнітуру або деталі приводу, орієнтуватися потрібно на фактично встановлені компоненти. Новий барабан має відповідати ланцюгу за кроком, а його посадкові розміри — валу та кріпильним деталям конкретної версії пилки. Розбіжність цих параметрів неможливо виправити регулюванням натягу ланцюга.

Установлення та перевірка

Перед розбиранням двигун повністю зупиняють і знімають пиляльну гарнітуру. Зону зчеплення очищають від тирси та забруднень, після чого демонтують кріплення і старий барабан у порядку, передбаченому конструкцією пилки. Сепаратор установлюють без перекосу на очищену посадкову поверхню. Після складання барабан повинен обертатися вільно, без заїдань і надмірного бокового люфту.

До запуску перевіряють правильність розташування шайб і фіксаторів, зчеплення з приводом масляного насоса, встановлення шини, натяг ланцюга та подавання мастила. Якщо зубці попередньої зірочки були сильно спрацьовані, встановлювати помітно розтягнутий ланцюг на новий барабан небажано: неузгоджене спрацювання контактних деталей скорочує строк їх спільної служби. За відсутності досвіду ремонту зчеплення монтаж варто доручити фахівцеві з бензоінструменту.
