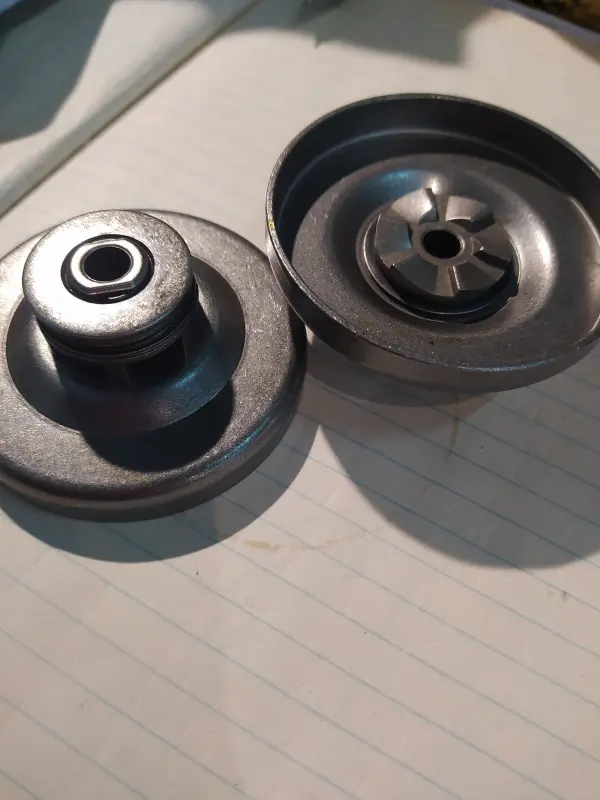

Барабан зчеплення з ведучою зіркою для бензопил Dolmar, Makita WOODMAN mod.A

Барабан зчеплення з ведучою зіркою Dolmar, Makita WOODMAN mod.A

Деталь призначена для ремонту приводу ланцюга бензопил Dolmar і Makita, що відповідають виконанню WOODMAN mod.A. Барабан установлюється в зоні зчеплення та передає обертання на пиляльний ланцюг через вбудовану ведучу зірку. У такій конструкції барабан і зубчастий профіль утворюють одну деталь: після ввімкнення зчеплення зі зростанням обертів барабан починає обертатися, а зубці зірки взаємодіють із ведучими ланками й переміщують ланцюг уздовж шини.

Справний барабан потрібний для узгодженої роботи зчеплення, ланцюга та шини. Зубчастий профіль постійно контактує з ведучими ланками, тому під час експлуатації на ньому поступово утворюються доріжки зношення. Значне вироблення зубців погіршує положення ланцюга, збільшує навантаження на його ланки та може прискорити зношення пиляльної гарнітури. Барабан також варто перевірити за появи стороннього шуму біля зчеплення, відчутного люфту, нерівномірного руху ланцюга чи пошкодження посадкової частини.

Конструкція та призначення

Модель виготовлена як барабан із вбудованою зіркою типу spur: зубчаста частина постійно з’єднана з корпусом і не замінюється окремо. Якщо зубці досягли критичного зношення, деталь міняють повністю. Центральна посадкова зона забезпечує встановлення барабана на відповідне сполучення приводу, а чашоподібна частина взаємодіє зі зчепленням пилки. Перед монтажем потрібно оглянути не лише барабан, а й суміжні деталі: зчеплення, підшипник або сепаратор, шайбу, стопорне кільце, ланцюг і шину.

Як правильно підібрати

Позначення mod.A визначає варіант виконання, тому для вибору недостатньо лише назви виробника бензопили. Перед замовленням зіставте деталь зі знятим барабаном і технічною документацією конкретної моделі. Перевіряють зовнішню форму та висоту чашки, діаметр і тип центральної посадки, розташування внутрішніх виступів, спосіб фіксації, кількість зубців і крок вбудованої зірки. Профіль зірки має відповідати кроку встановленого ланцюга: несумісні компоненти не забезпечують правильного зачеплення.

• Сумісність із пилкою: уточніть точну модель і модифікацію Dolmar або Makita, не обмежуючись назвою торгової марки.
• Відповідність пиляльній гарнітурі: порівняйте крок зірки з параметрами ланцюга та шини.
• Посадкова частина: зіставте центральний отвір, робочу висоту й форму внутрішнього боку зі старою деталлю.
• Схема кріплення: перевірте розташування шайби, стопора та сполучення з підшипником за будовою конкретної бензопили.

Заміна та перевірка після встановлення

Роботи виконують на вимкненій та охолодженій бензопилі після зняття кришки приводу, ланцюга й шини. Перед розбиранням механізм очищають від тирси та забруднень. Знятий барабан оглядають разом зі зчепленням: тріщини, деформація, глибокі канавки на зубцях, пошкодження внутрішньої поверхні та виражений люфт вказують на потребу в обслуговуванні відповідних деталей. Тріснутий або зламаний барабан не ремонтують для подальшого використання.

Під час складання барабан має вільно розміщуватися на своїй посадці без перекосу та заклинювання. Шайбу й стопор установлюють у послідовності, передбаченій виробником пилки. Після монтажу повертають шину та ланцюг, розміщують ведучі ланки в пазу шини й на зубцях зірки, а потім регулюють натяг. До запуску перевіряють вільне переміщення ланцюга вручну, правильність установлення кришки та відсутність незвичного люфту.

Під час заміни барабана доцільно одночасно оцінити стан ланцюга й напрямної шини. Новий ланцюг на глибоко зношеній зірці швидше отримує нерівномірне вироблення, а пошкоджені ведучі ланки здатні погіршити роботу нової деталі. Комплексна перевірка приводу допомагає відновити рівномірний рух ланцюга та уникнути повторного розбирання бензопили невдовзі після ремонту.
