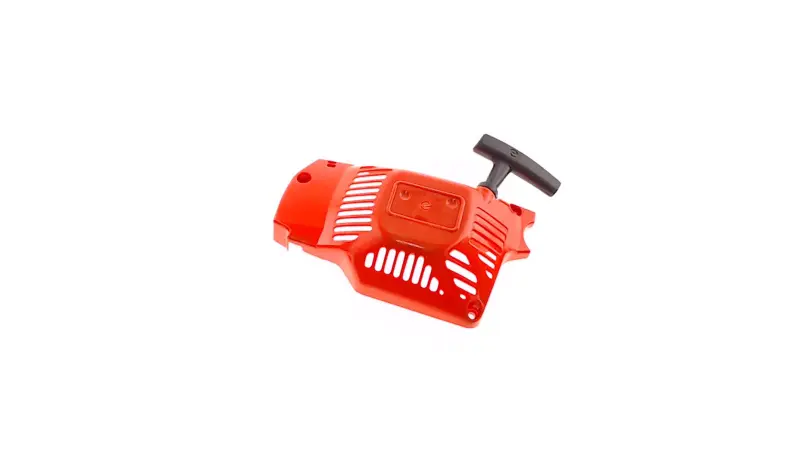

Ручний стартер у зборі для бензопили ДАНИЛО-43 FORESTER mod.A

Ручний стартер у зборі для ДАНИЛО-43 FORESTER mod.A

Стартер призначений для ручного запуску бензопили ДАНИЛО-43 у виконанні FORESTER mod.A. Це зібраний пусковий модуль із корпусом, витяжною рукояткою та механізмом повернення шнура. Він монтується з боку системи запуску й передає зусилля від руху рукоятки до двигуна, щоб надати йому початкового обертання.

Виконання у зборі доречне при комплексній несправності стартера, коли пошкоджено не одну окрему деталь, а кілька пов’язаних компонентів. Така заміна актуальна після руйнування корпусу, обриву шнура, порушення його зворотного намотування або втрати зачеплення під час витягування рукоятки. Замість послідовного відновлення окремих частин установлюється зібраний модуль, підібраний відповідно до модифікації пилки.

Принцип роботи ручного стартера

Під час витягування рукоятки шнур приводить у рух внутрішню котушку, а механізм зачеплення передає обертання на відповідну частину двигуна. Після відпускання рукоятки зворотна пружина має намотати шнур назад. Справний стартер рухається без різкого заклинювання, впевнено входить у зачеплення та повертає рукоятку до корпусу. Надто вільний хід без прокручування двигуна, неповернення шнура або стороннє підклинювання є підставою перевірити пусковий механізм.

Корпус слугує основою для деталей стартера та зовнішньою кришкою відповідного боку бензопили. У ньому передбачені вентиляційні прорізи, а винесена назовні рукоятка забезпечує доступ до шнура. Тому під час підбору має значення не лише назва моделі, а й геометрія всього модуля: контур корпусу, розміщення кріплень, положення виходу шнура та виконання внутрішнього зачеплення.

Що перевірити перед вибором

• Модель бензопили: деталь розрахована на ДАНИЛО-43; збіг лише загального типу або робочого об’єму двигуна не підтверджує взаємозамінність.
• Модифікація: позначення FORESTER mod.A має відповідати виконанню ремонтованої пилки.
• Форма корпусу: порівняйте зовнішній контур, вентиляційні прорізи та ділянки прилягання зі знятим стартером.
• Кріплення: перевірте кількість і розташування отворів, відстані між ними та орієнтацію модуля відносно корпусу пилки.
• Зачеплення: внутрішня частина стартера повинна відповідати пусковому механізму двигуна.
• Вихід шнура: положення рукоятки та напрямок витягування мають збігатися зі штатним компонуванням інструмента.

Коли доцільна заміна у зборі

Новий модуль потрібен, якщо рукоятка витягується без належного опору й не прокручує двигун, шнур залишається зовні після руху, котушка заїдає або корпус має тріщини й більше не утримує механізм у правильному положенні. Заміна всього стартера також дає змогу не поєднувати старі зношені деталі з окремими новими компонентами, коли стан внутрішніх частин уже суттєво відрізняється.

Установлення та початкова перевірка

Перед монтажем зіставте новий і демонтований стартер за посадковим контуром, точками кріплення та положенням механізму зачеплення. Модуль установлюють рівно, без перекосу та примусового суміщення отворів, що не збігаються. Після закріплення плавно витягніть рукоятку на невелику довжину: шнур має рухатися без закушування, механізм — входити в зачеплення, а зворотна пружина — прибирати шнур назад.

До початку роботи виконайте кілька спокійних пробних витягувань і переконайтеся, що рукоятка повністю повертається до корпусу. Не розбирайте пружинний механізм без відповідного інструмента й досвіду: зворотна пружина перебуває під натягом. Якщо розміри посадки або виконання відповідної частини відрізняються від демонтованого модуля, установлювати стартер із зусиллям не слід — потрібно повторно перевірити модифікацію бензопили.
