Ручний стартер у зборі для бензопили STIHL MS 181 BEST mod.A

Ручний стартер у зборі для бензопили STIHL MS 181 BEST mod.A

Стартер призначений для ручного запуску бензопили STIHL MS 181 у виконанні BEST mod.A. Деталь установлюється збоку двигуна та під час витягування руків’я передає обертання пусковому механізму пили. Після запуску поворотний механізм втягує шнур назад у корпус, готуючи стартер до наступного використання.

Виконання у зборі підходить для ремонту, коли потрібно замінити пусковий механізм разом із його корпусом, а не відновлювати окрему пружину, шків або шнур. Такий варіант актуальний у разі тріщин і деформації кожуха, пошкодження руків’я, обриву шнура, відсутності нормального повернення або прослизання механізму під час запуску. Перед заміною варто перевірити стан відповідних деталей: якщо руків’я витягується без передавання зусилля на двигун, причина може бути не лише в самому стартері.

Конструкція та призначення

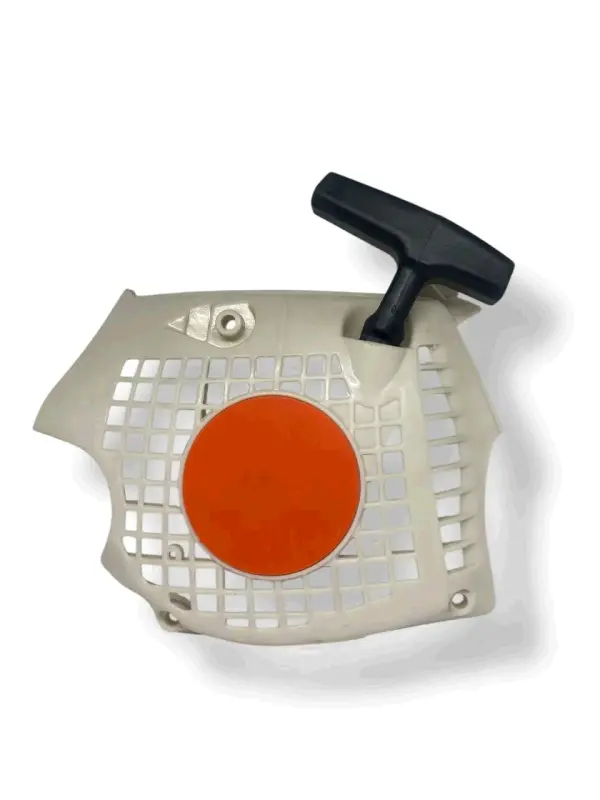

Стартер поєднує захисний корпус і ручний поворотний механізм. Зовнішня частина має вентиляційну решітку, кілька точок кріплення, чорне Т-подібне руків’я та круглу вставку помаранчевого кольору. Решітчасті ділянки корпусу зберігають передбачені для цієї зони вентиляційні отвори бензопили, тому під час установлення їх не можна перекривати забрудненням або сторонніми матеріалами.

Під час запуску руків’я спочатку плавно витягують до моменту зачеплення, а потім виконують упевнений рух. Руків’я не слід відпускати у вільний зворотний хід: його супроводжують рукою, щоб шнур рівномірно повернувся всередину корпусу. Також не потрібно витягувати шнур до межі. Такий порядок зменшує різке навантаження на шнур, поворотну пружину та посадкові ділянки руків’я.

Що перевірити під час добору

• Модель пили: деталь заявлена для STIHL MS 181 і належить до варіанта BEST mod.A.
• Тип системи запуску: у сімействі MS 181 трапляються стандартні версії та виконання з полегшеною системою запуску. Їхні деталі не можна вважати однаковими без перевірки.
• Форма корпусу: порівняйте зовнішній контур, розташування вентиляційної решітки та вихід руків’я зі знятою деталлю.
• Точки кріплення: кількість і розміщення отворів мають збігатися з посадковими місцями на бензопилі.
• Внутрішнє сполучення: перед установленням зіставте конфігурацію зачеплення з відповідною частиною пускової системи.

Позначення mod.A є суттєвим критерієм вибору. Самого збігу назви MS 181 недостатньо, оскільки бензопили цієї серії випускалися з різними варіантами стартера. Якщо на старій деталі відрізняється контур кожуха, розташування отворів, механізм зачеплення або тип запуску, знадобиться інша модифікація.

Установлення та перевірка після ремонту

До монтажу посадкову поверхню очищують від тирси та забруднень, перевіряють цілісність відповідного механізму й переконуються, що ніщо не перешкоджає обертанню. Корпус установлюють без перекосу, суміщаючи всі штатні точки кріплення. Кріплення затягують рівномірно: корпус не повинен зміщуватися, однак надмірне зусилля також небажане.

Після встановлення, ще до запуску пили, руків’я кілька разів повільно витягують. Шнур має рухатися без заїдань, механізм — входити в зачеплення, а руків’я — повертатися до корпусу без вільного провисання. Якщо рух залишається тугим, чути сторонній контакт або повернення відбувається не повністю, потрібно повторно перевірити посадку та сумісність деталей. Правильно підібраний стартер відновлює штатний ручний запуск і дає змогу замінити пошкоджену пускову збірку без окремого добору її внутрішніх компонентів.
