Стартер у зборі для бензопил Husqvarna 61/268 WOODMAN mod.A

Стартер у зборі для Husqvarna 61 і 268 WOODMAN mod.A

Ручний стартер призначений для запуску бензинового двигуна ланцюгових пил Husqvarna 61 та Husqvarna 268. Виконання у зборі підходить для ремонту, коли потрібно замінити стартерний механізм разом із корпусом і рукояткою, а не відновлювати його з окремих деталей. Під час витягування рукоятки шнур обертає шків, після чого механізм взаємодіє з пусковими собачками маховика та провертає двигун. Зворотна пружина змотує шнур назад після відпускання рукоятки.

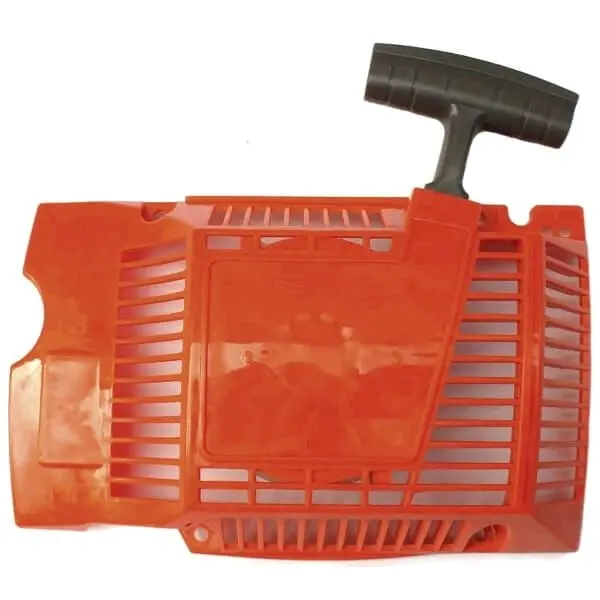

Корпус має характерну для цієї групи пил форму, вентиляційні прорізи, монтажні отвори та винесену догори чорну рукоятку. Таке розташування деталей потрібно враховувати під час порівняння зі встановленим стартером: подібність лише за призначенням ще не підтверджує збіг контуру, кріплень і положення шківа. Модифікація позначена як WOODMAN mod.A та розрахована на заявлені моделі 61/268.

Що перевірити під час підбору

Перед замовленням визначте точну модель бензопили та зіставте нову деталь зі знятим стартером. У пил однієї модельної лінійки можуть траплятися виконання різних періодів випуску, тому перевірка форми корпусу залишається обов’язковою. Порівнювати потрібно всю посадкову геометрію, а не лише колір або загальний вигляд деталі.

• Модель пили: товар заявлений для Husqvarna 61 та Husqvarna 268.
• Виконання: WOODMAN mod.A; це позначення має відповідати потрібному варіанту стартера.
• Контур корпусу: перевірте зовнішню форму, бічні виступи та прилягання до картера.
• Кріплення: зіставте розташування всіх монтажних отворів і точок під гвинти.
• Положення механізму: центр шківа має збігатися з відповідною пусковою частиною на маховику.
• Рукоятка та вихід шнура: напрямок витягування має відповідати штатному компонуванню пили.
• Вентиляційні прорізи: їхнє розташування та форма також допомагають відрізнити потрібне виконання корпусу.

Коли потрібна заміна

Стартер замінюють, якщо корпус пошкоджений або деформований, кріпильні зони не утримують деталь, шнур не повертається після витягування, шків заїдає або механізм не передає обертання на двигун. До заміни варто перевірити й відповідні собачки на маховику: вони повинні вільно рухатися та повертатися у вихідне положення. Якщо несправність міститься в цій частині, встановлення нового стартера саме по собі не усуне проблему запуску.

Виконання у зборі зручне в разі комплексного пошкодження пускового механізму: воно дає змогу встановити готову корпусну збірку замість послідовного підбору шнура, шківа, зворотної пружини та рукоятки. Водночас розбирати новий механізм без потреби не слід — пружина всередині корпусу перебуває під натягом.

Встановлення та перевірка роботи

Стартер установлюють на картер бензопили, трохи витягнувши шнур і сумістивши шків із пусковими собачками. Рукоятку потім повільно відпускають, щоб механізм увійшов у зачеплення, після чого корпус рівномірно фіксують штатними гвинтами. Перед остаточним затягуванням переконайтеся, що деталь прилягає без перекосу та не потребує примусового суміщення отворів.

Після монтажу кілька разів плавно витягніть рукоятку без ривків. Шнур повинен виходити вільно, повністю повертатися в корпус, а шків — упевнено передавати обертання на двигун. Заїдання, неповне повернення або стороннє тертя вказують на неправильне суміщення чи несправність сполучених деталей. Така перевірка допомагає завершити ремонт до робочого запуску пили.
