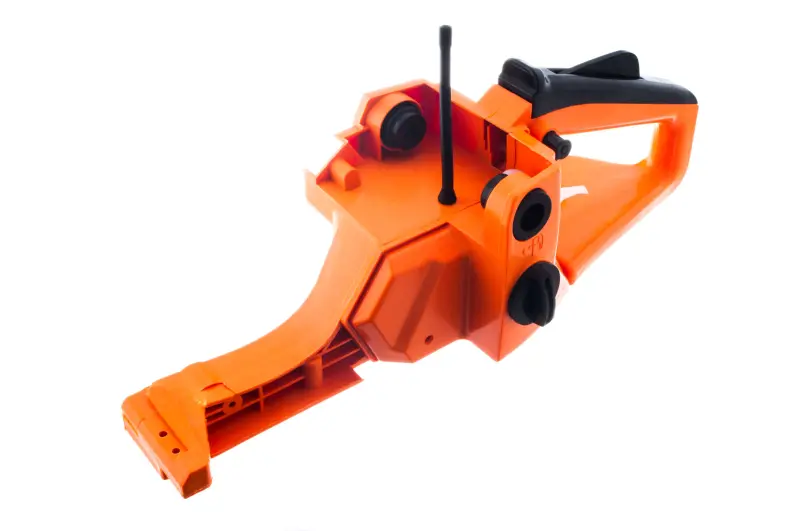

Заднє руків’я у зборі для бензопили Goodluck GL4500/5200 BEST mod.B

Заднє руків’я для Goodluck GL4500/5200 BEST mod.B

Корпусна збірка призначена для ремонту бензопил Goodluck GL4500 і GL5200 у виконанні BEST mod.B. Вона утворює задню частину корпусу з основною ручкою, за яку оператор утримує пилу, та поєднана з корпусом паливного бака. Така деталь потрібна при тріщинах, деформації, пошкодженні місць кріплення або значному зношенні штатної корпусної частини, коли локальне відновлення вже не забезпечує надійного результату.

Це саме заднє руків’я, а не передня дуга, ручка гальма ланцюга чи корпус стартера. Основна частина має оранжевий колір, а зона хвату доповнена чорною накладкою. У конструкції передбачені горловина бака з кришкою, монтажні отвори та посадкові зони для з’єднання з іншими частинами бензопили. Виконання «у зборі» спрощує заміну великої корпусної деталі, проте перед ремонтом потрібно визначити, які пов’язані компоненти необхідно переставити зі старої пили.

Що перевірити під час добору

• Модель бензопили. Деталь розрахована на Goodluck GL4500 і GL5200, однак одного збігу цифрового позначення недостатньо.
• Модифікацію. Цей варіант належить до BEST mod.B. Деталі для mod.A та інших виконань можуть відрізнятися геометрією корпусу, розташуванням отворів і точками з’єднання.
• Форму старого руків’я. Зіставте контур ручки, передню частину корпусу, положення горловини бака та конфігурацію бічних посадкових зон.
• Кріплення. Перевірте кількість і розташування монтажних отворів, опор та місць з’єднання з антивібраційними деталями.
• Пов’язані механізми. До розбирання порівняйте розташування курка, тяг, паливних каналів та інших компонентів, що приєднуються до корпусу руків’я.

Коли потрібна заміна

Установлення нової корпусної збірки доцільне, якщо ручка зазнала удару, на ній з’явилися наскрізні тріщини, порушилася геометрія посадкових місць або кріплення перестали надійно утримувати сусідні частини. Пошкоджене руків’я погіршує фіксацію корпусу та заважає впевнено контролювати бензопилу. Окремо огляньте ділянку бака: сліди пального, пошкодження горловини чи корпусу потребують усунення причини до подальшої експлуатації.

Підготовка до встановлення

Роботи виконують на охололій та очищеній бензопилі після видалення пального з бака. Перед зняттям старої деталі зручно зафіксувати розташування шлангів, тяг, кріплення й антивібраційних з’єднань. Компоненти, що переносяться, слід очистити та перевірити на зношення, а пошкоджені ущільнення і кріплення не використовувати повторно. Під час складання не можна перетискати паливні шланги або залишати тяги керування без вільного ходу.

Після монтажу перевірте щільність з’єднань, відсутність витоку пального, нормальне повернення курка та надійність усіх кріплень. Двигун уперше запускають лише після повного контрольного складання. Точний збіг моделі, позначення mod.B і геометрії старої деталі допомагає уникнути перероблення кріплень та отримати штатну посадку задньої частини корпусу.
