Прокладка глушника бензопили Goodluck GL4500/5200 WOODMAN mod.A

Прокладка глушника для Goodluck GL4500/5200 WOODMAN mod.A

Деталь призначена для ущільнення стику між глушником і циліндром бензопили. Вона встановлюється в зоні виходу відпрацьованих газів та закриває проміжок між двома спряженими поверхнями. Справне ущільнення допомагає спрямовувати вихлоп через глушник, не допускаючи виходу газів і продуктів згоряння через місце кріплення. Модифікація розрахована на бензопили Goodluck GL4500 і GL5200; позначення WOODMAN mod.A стосується конкретного виконання прокладки.

Призначення та конструкція

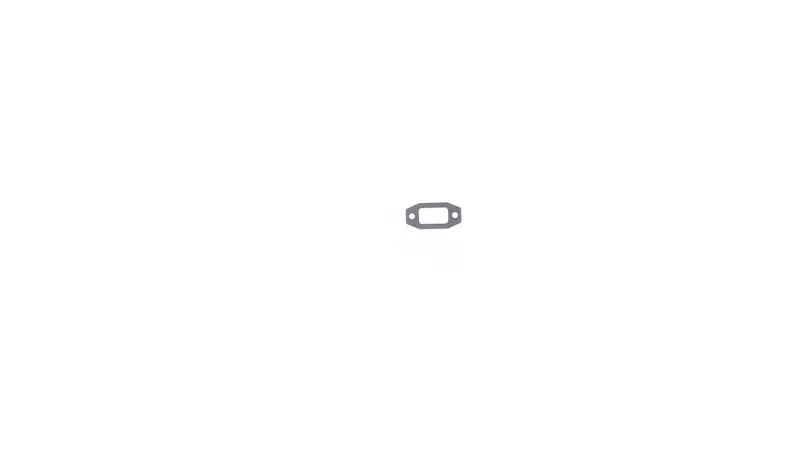

Прокладка має пласку форму, центральний прямокутний отвір із заокругленими кутами та два отвори під кріплення, розташовані з боків. Центральний прохід суміщається з випускним каналом, а бічні отвори дають змогу розмістити деталь між глушником і циліндром без зміщення відносно точок кріплення. Для правильного підбору мають збігатися форма проходу, відстань між отворами та зовнішній контур із прокладкою, що була встановлена раніше.

Деталь потрібна під час обслуговування випускної частини бензопили, демонтажу глушника або відновлення герметичності його посадки. Стару прокладку доцільно замінити, якщо вона розірвана, продавлена, деформована чи втратила цілісність під час розбирання. Сліди кіптяви біля стику, помітний прорив вихлопних газів або зміна звуку в зоні кріплення глушника також є підставою перевірити ущільнення та прилеглі поверхні.

Як перевірити сумісність

Назва моделі пили — перший критерій добору, однак для цієї позиції потрібно враховувати й виконання mod.A. У бензопил однієї серії можуть застосовуватися різні варіанти випускної частини, тому перед монтажем порівняйте нову та демонтовану деталі. Мають збігатися центральний прохід, розташування обох кріпильних отворів, загальна форма та посадковий контур. Прокладка не повинна перекривати випускний канал або потребувати розтягування, підрізання чи примусового суміщення з гвинтами.

• Призначення: ущільнення з’єднання глушника з циліндром бензопили.
• Сумісність: Goodluck GL4500 і GL5200 за відповідного виконання випускної частини.
• Версія: WOODMAN mod.A.
• Конфігурація: один центральний прохід і два бічні кріпильні отвори.
• Категорія: прокладки для бензопил.

Рекомендації зі встановлення

Роботи виконують на повністю охололому двигуні. Після зняття глушника залишки попередньої прокладки та нагар прибирають із контактних площин, уникаючи подряпин і задирок. Водночас перевіряють, чи немає пошкоджень, тріщин або помітної деформації на посадкових поверхнях циліндра й глушника: нова прокладка не усуває механічних дефектів прилеглих деталей.

Під час складання центральний прохід суміщають із випускним каналом, а кріпильні отвори — з посадковими точками. Прокладка повинна лежати рівно, без складок, перекосу та країв, що виступають усередину каналу. Глушник спочатку фіксують без сильного однобічного притискання, після чого кріплення затягують рівномірно. Послідовність і зусилля затягування обирають за інструкцією до конкретної бензопили, щоб не пошкодити різьбу та не деформувати з’єднання.

Після складання потрібно переконатися, що глушник закріплений нерухомо, а по контуру стику немає слідів прориву вихлопу. Ця прокладка підходить для ремонту саме випускної частини моделей GL4500/5200 і не замінює прокладки карбюратора, циліндра чи картера. Точне порівняння геометрії перед монтажем допомагає обрати потрібне виконання та зібрати вузол без повторного розбирання.
