Поршневий комплект WOODMAN для бензопили STIHL MS 280, Ø46 мм, mod.A

Поршневий комплект WOODMAN для STIHL MS 280

Комплект призначений для ремонту циліндро-поршневої групи бензопили серії STIHL MS 280. Номінальний діаметр поршня становить 46 мм, а виконання позначене виробником як mod.A. Деталь рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та через поршневий палець передає зусилля на шатун. Від стану поршня, кілець і спряженої поверхні циліндра залежать компресія, впевнений запуск двигуна та стабільність його роботи під навантаженням.

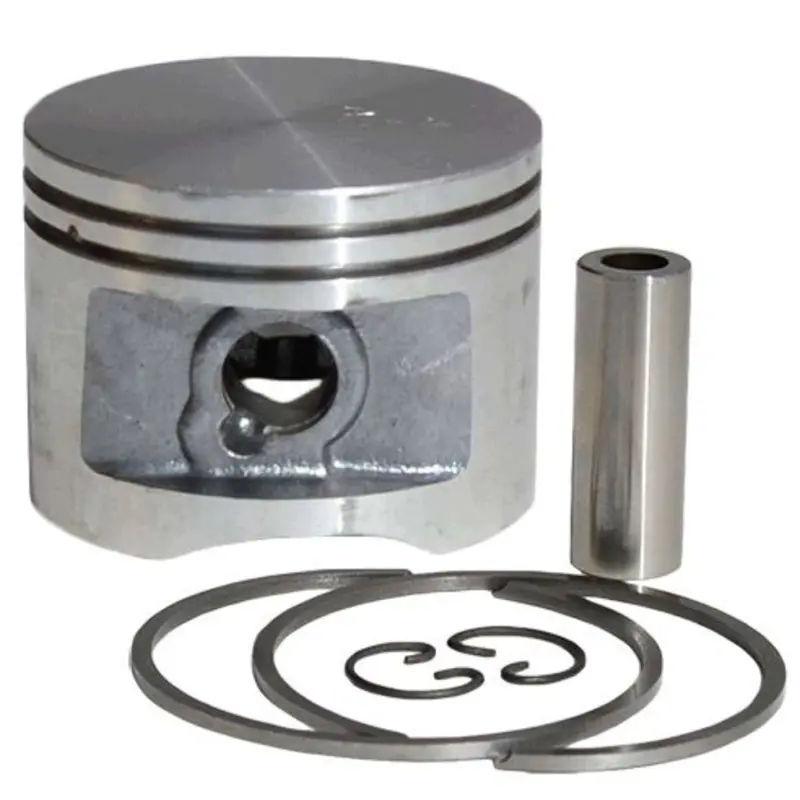

До набору входять поршень із двома канавками, два поршневі кільця, палець і два стопорні кільця. Такий склад дає змогу під час ремонту встановити основні спряжені деталі одним набором, не залишаючи раніше використані кільця або палець із новим поршнем. Стопорні кільця утримують палець у бобишках поршня, а компресійні кільця ущільнюють проміжок між поршнем і стінкою циліндра під час руху.

Коли потрібна заміна

Поршень перевіряють у разі зниження компресії, ускладненого запуску, помітної втрати тяги або стороннього механічного шуму у двигуні. Підставою для ремонту також є задири на спідниці, пошкодження днища, зношення канавок, залягання чи руйнування кілець. Перед установленням нового комплекту необхідно оцінити стан циліндра: глибокі подряпини, порушення геометрії та пошкодження поверхні неможливо усунути лише заміною поршня. Причину попереднього пошкодження також потрібно знайти заздалегідь, щоб несправність не повторилася після складання.

Що перевірити під час добору

• Модель бензопили: комплект розрахований на серію STIHL MS 280; схоже позначення або однаковий діаметр самі по собі не підтверджують сумісність з іншою пилою.
• Діаметр: потрібний розмір поршня та циліндра має становити 46 мм.
• Виконання: варіант mod.A потрібно зіставити з конструкцією демонтованої деталі, оскільки поршні однієї розмірної групи можуть відрізнятися профілем спідниці, розташуванням вікон, висотою та конфігурацією канавок.
• Палець і посадкові місця: перед складанням порівнюють діаметр і довжину пальця, ширину верхньої головки шатуна та розташування стопорних канавок.
• Кільця: перевіряють їх кількість, товщину, форму замка та відповідність фіксувальним штифтам у канавках поршня.

Добирати поршень лише за зовнішнім діаметром не слід. Навіть зовні подібні деталі можуть мати іншу висоту, напрям установлення, форму спідниці або розташування вікон. Надійний спосіб вибору — одночасно звірити модель пили, розмір 46 мм, виконання mod.A та геометрію знятого поршня. Стару деталь доцільно зберегти до завершення ремонту як зразок для зіставлення всіх посадкових параметрів.

Рекомендації з установлення

Монтаж виконують після очищення циліндра, картера та шатунної зони від нагару, абразивних частинок і залишків зруйнованих деталей. Кільця встановлюють у призначені канавки без надмірного розтягування, суміщаючи їхні замки з фіксувальними штифтами. Поршень орієнтують так, як передбачено конструкцією двигуна та демонтованої деталі. Стопорні кільця мають повністю ввійти в канавки: неповна фіксація пальця здатна пошкодити циліндр одразу після запуску.

Під час складання контролюють вільний рух поршня та відсутність заклинювання кілець. Застосовують монтажне мастило, придатне для циліндро-поршневої групи двотактного двигуна, а кріплення затягують у порядку та із зусиллям, зазначеними в сервісній документації бензопили. Після ремонту двигун спочатку експлуатують без тривалого максимального навантаження та стежать за відсутністю перегрівання, незвичного шуму й погіршення компресії. Комплект підходить для відновлення MS 280 за підтвердженого розміру циліндра 46 мм і повного збігу конструктивного виконання.
