Поршневий комплект WOODMAN mod.A для бензопили Stihl MS 260, Ø44 мм

Поршневий комплект WOODMAN mod.A для Stihl MS 260, Ø44 мм

Комплект призначений для ремонту циліндро-поршневої групи бензопили Stihl MS 260 із циліндром діаметром 44 мм. Поршень рухається всередині циліндра, стискає паливоповітряну суміш і через палець передає зусилля на шатун. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, тому стан цих деталей безпосередньо пов’язаний із компресією, стабільним запуском та нормальною роботою двигуна під навантаженням.

WOODMAN mod.A підходить для обслуговування двигуна, у якому встановлено саме 44-міліметровий варіант циліндро-поршневої групи. Заміна може знадобитися через задири на спідниці поршня, пошкодження днища, зношення канавок, залягання або руйнування кілець. Такі дефекти не можна розглядати окремо від стану циліндра: перед складанням його внутрішню поверхню перевіряють на подряпини, задири, виробіток та інші пошкодження, здатні перешкодити правильній роботі нового поршня.

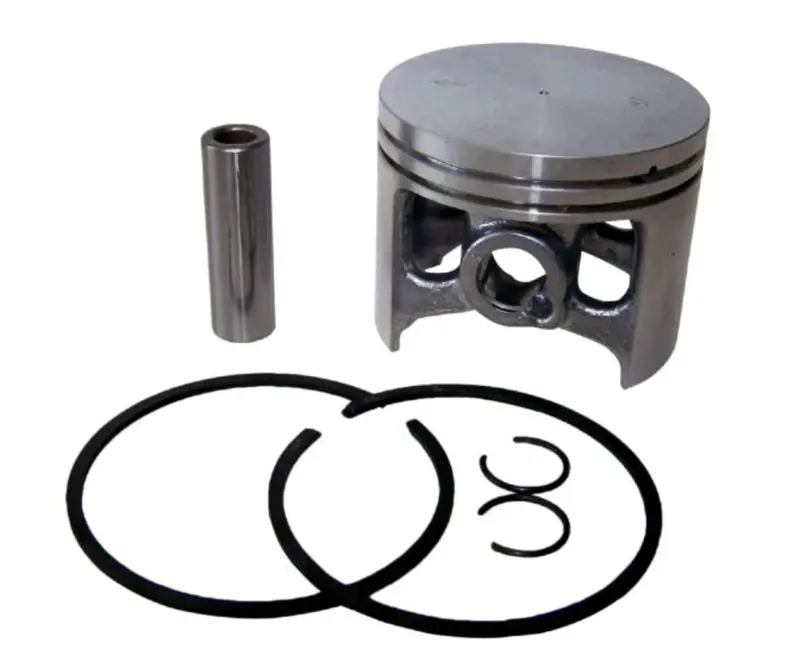

Склад комплекту

• поршень із двома канавками під кільця;
• два поршневі кільця;
• поршневий палець;
• два стопорні кільця пальця.

Такий набір об’єднує основні деталі, необхідні для встановлення поршня на шатун і його роботи в циліндрі. Водночас циліндр, підшипник верхньої головки шатуна, прокладки та інші деталі двигуна до представленого набору не входять. Їхній стан і потребу в заміні оцінюють окремо під час розбирання бензопили.

Як правильно підібрати поршень

Ключовий параметр цієї версії — діаметр 44 мм. Для сімейства MS 260 трапляються поршневі групи іншого діаметра, зокрема 44,7 мм, тому самого збігу назви бензопили недостатньо. Перед замовленням потрібно визначити фактичний діаметр встановленого циліндра та зіставити старий поршень із новою деталлю за діаметром, формою днища, розташуванням вікон і канавок, висотою, розміром пальця та положенням стопорів кілець. Поршень 44 мм не можна встановлювати в циліндр, розрахований на 44,7 мм, як і використовувати кільця невідповідного розміру.

Позначення mod.A потрібно враховувати разом із геометрією демонтованої деталі. Якщо бензопилу раніше ремонтували, встановлена циліндро-поршнева група може відрізнятися від початкового виконання моделі. Тому підбір виконують за фактичною конфігурацією двигуна, а не лише за написом MS 260 на корпусі пили.

Рекомендації щодо встановлення

Перед складанням очищають посадкові місця, перевіряють вільний рух кілець у канавках та оглядають палець, шатун і сполучені поверхні. Поршень установлюють у правильному напрямку відносно випускного боку двигуна; для MS 260 стрілка на днищі поршня, якщо її передбачив виробник, має бути спрямована до випускного вікна та глушника. Стопорні кільця повністю заводять у призначені для них канавки, не допускаючи деформації. Кільця стискають обережно, щоб не зламати їх і не подряпати поверхню циліндра.

Причину пошкодження попереднього поршня усувають до запуску відремонтованого двигуна. За наявності глибоких задирів, значного виробітку або порушення геометрії циліндра встановлення лише нового поршня не розв’яже проблему. Після складання кривошипний механізм має рухатися плавно, без заклинювання та стороннього опору. Якщо досвіду ремонту двотактних двигунів немає, встановлення доцільно доручити фахівцеві: правильна орієнтація поршня, посадка стопорних кілець і відповідність деталей критично важливі для подальшої роботи бензопили.

Комплект WOODMAN mod.A обирають для відновлення Stihl MS 260 із підтвердженим діаметром циліндра 44 мм. Точна перевірка розміру та конструкції старої деталі перед придбанням допомагає уникнути плутанини з поширеною версією 44,7 мм і заздалегідь підготувати всі необхідні супутні деталі до ремонту.
