Поршень бензопили St M 211 Ø40 мм, палець 10 мм, BEST mod.A

Поршень BEST mod.A для бензопили St M 211

Поршень призначений для ремонту циліндро-поршневої групи бензопили моделі St M 211. Його номінальний діаметр становить 40 мм, а діаметр поршневого пальця — 10 мм. Ці параметри визначають посадку деталі в циліндрі та її з’єднання із шатуном, тому їх потрібно звірити до розбирання двигуна або замовлення запчастин. Виконання позначене виробником як BEST mod.A.

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та передає зусилля через палець на шатун. Поршневі кільця ущільнюють простір між поршнем і стінкою циліндра. Від стану цих деталей залежать компресія, впевнений запуск і здатність двигуна розвивати тягу під навантаженням. Поршень замінюють у разі появи задирів, пошкодження днища, зношення канавок під кільця, помітного люфту пальця або інших дефектів, виявлених після розбирання.

Склад і основні параметри

• Призначення: ремонт циліндро-поршневої групи бензопили St M 211.
• Діаметр поршня: 40 мм.
• Діаметр пальця: 10 мм.
• Виконання: BEST mod.A.

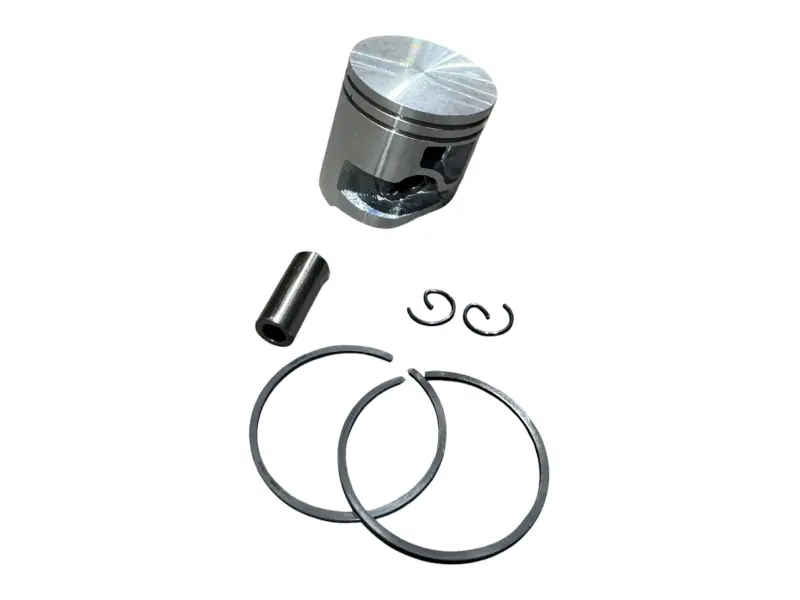

• Набір: поршень, два поршневі кільця, палець і два стопорні кільця.

Два компресійні кільця встановлюються в окремі канавки поршня. Палець з’єднує поршень із шатуном, а стопорні кільця утримують його від осьового зміщення. Такий набір дає змогу одночасно замінити сам поршень і деталі, потрібні для його встановлення, не залишаючи у з’єднанні старі кільця чи фіксатори. Циліндр, шатун і підшипник пальця до набору не входять та оцінюються окремо під час дефектування двигуна.

Як перевірити сумісність

Самого збігу назви бензопили недостатньо для остаточного добору. Для сімейства MS 211 у переліках запасних частин трапляються різні виконання поршня, пов’язані із серійним номером машини, хоча базовий діаметр залишається рівним 40 мм. Перед установленням порівняйте новий поршень зі знятою деталлю: діаметр, форму днища та спідниці, розташування вікон, ширину й положення канавок, посадку пальця, орієнтацію фіксаторів кілець. Також потрібно перевірити серійний номер бензопили та відповідну йому модифікацію за сервісною документацією.

Позначення p-10 вказує на палець діаметром 10 мм. Воно не замінює перевірку інших геометричних ознак. Якщо попередня деталь сильно пошкоджена і порівняти її форму неможливо, добір виконують за точною моделлю, серійним номером і конструкцією циліндра. Діаметр циліндра вимірюють після очищення: глибокі задири, овальність або вироблення можуть вимагати ремонту із заміною не лише поршня.

Підготовка та встановлення

Перед складанням циліндр очищають від нагару й залишків пошкоджених деталей, оглядають його робочу поверхню та перевіряють стан шатуна. Кільця мають вільно рухатися у своїх канавках і встановлюватися з правильним положенням замків. Стопорні кільця повністю заводять у посадкові канавки, не допускаючи перекосу. Напрямок поршня, монтажні проміжки та послідовність складання визначають за технічною документацією конкретної версії двигуна.

Після ремонту необхідно усунути причину попереднього пошкодження. Перегрівання, недостатнє змащування паливною сумішшю, підсмоктування повітря, забруднення циліндра або неправильне складання здатні швидко пошкодити нові деталі. Поршень BEST mod.A підходить для відновлення двигуна St M 211 за умови підтвердженого діаметра циліндра 40 мм, пальця 10 мм і збігу конструктивного виконання.
