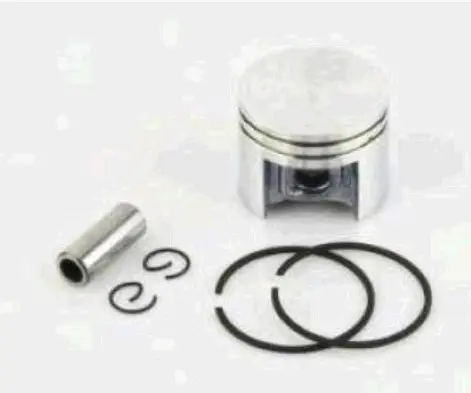

Поршневий комплект WOODMAN для бензопили STIHL MS 170, Ø37 мм (mod.A)

Поршневий комплект WOODMAN для STIHL MS 170, Ø37 мм

Комплект призначений для ремонту циліндро-поршневої групи бензопили STIHL MS 170. Поршень діаметром 37 мм рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та через поршневий палець передає зусилля на шатун. Стан цієї деталі й кілець безпосередньо пов’язаний із компресією двигуна, стабільністю запуску та здатністю пили зберігати тягу під навантаженням.

До набору входять поршень, два поршневі кільця, палець діаметром 8 мм і два стопорні кільця. Такий склад дає змогу одночасно замінити основні сполучені деталі поршневого з’єднання. Компресійні кільця ущільнюють проміжок між поршнем і стінкою циліндра, палець з’єднує поршень із шатуном, а стопорні кільця утримують палець від осьового зміщення після правильного встановлення.

Основні параметри та склад

• Призначення: ремонт двигуна бензопили STIHL MS 170.
• Тип деталі: поршневий комплект циліндро-поршневої групи.
• Діаметр поршня: 37 мм.
• Діаметр поршневого пальця: 8 мм.
• Склад: поршень, два кільця, поршневий палець і два стопорні кільця.
• Виробник комплекту: WOODMAN.
• Виконання: mod.A.

Коли потрібна заміна

Підставою для розбирання циліндро-поршневої групи можуть бути зниження компресії, ускладнений запуск, втрата потужності, сторонній механічний шум або сліди пошкодження на поршні. Під час діагностики перевіряють не лише поршень, а й канавки для кілець, стан кілець, палець, посадкові місця стопорів і поверхню циліндра. Задири, відколи, прогар днища чи надмірне зношення не можна оцінювати окремо від відповідної поверхні циліндра: встановлення нового комплекту в пошкоджений циліндр не усуває причину несправності.

Як правильно підібрати комплект

Перед придбанням потрібно підтвердити модель бензопили та виміряти демонтований поршень. Для цієї позиції визначальними параметрами є діаметр поршня 37 мм і діаметр пальця 8 мм. Додатково зіставляють висоту та форму поршня, розташування канавок для кілець, конфігурацію спідниці й посадку пальця. Позначення mod.A також потрібно врахувати під час порівняння зі встановленою деталлю: однаковий діаметр сам по собі не підтверджує збіг усіх конструктивних особливостей різних модифікацій.

Рекомендації зі встановлення

До складання циліндр очищають і перевіряють на задири, вироблення та інші пошкодження. Кільця мають вільно розміщуватися у своїх канавках без перекосу, а стопорні кільця — повністю ввійти в передбачені посадкові місця. Під час монтажу потрібно дотримуватися орієнтації поршня та кілець, установленої для двигуна MS 170, не пошкодити крайки кілець і перевірити вільний рух з’єднання із шатуном. Складання виконують із придатним для циліндро-поршневої групи мастилом і без ударного навантаження на палець.

Цей набір підходить для планового відновлення або ремонту двигуна STIHL MS 170 за підтвердженого розміру 37 мм і пальця 8 мм. Точна перевірка циліндра та старого поршня до встановлення допомагає визначити причину зношення й уникнути повторного пошкодження нових деталей після запуску бензопили.
