Поршневий комплект WOODMAN mod.A для бензопили Husqvarna 61, Ø48 мм

Поршневий комплект WOODMAN для Husqvarna 61

Комплект mod.A призначений для ремонту циліндро-поршневої групи бензопили Husqvarna 61 із циліндром діаметром 48 мм. Поршень сприймає тиск газів під час згоряння паливної суміші та через палець передає зусилля на шатун. Водночас установлене в канавці кільце ущільнює проміжок між поршнем і стінкою циліндра. Від стану цих деталей залежать компресія, упевнений запуск двигуна та його здатність розвивати тягу під навантаженням.

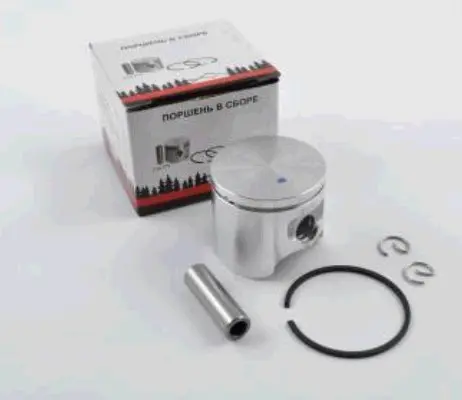

До комплекту входять поршень діаметром 48 мм, поршневе кільце, палець і два стопорні фіксатори пальця. Такий набір об'єднує пов'язані деталі, потрібні під час заміни зношеного або пошкодженого поршня. Палець з'єднує поршень із шатуном, а фіксатори утримують його від осьового зміщення після складання. Кільце має вільно рухатися у своїй канавці до монтажу та правильно входити в циліндр без перекосу.

Коли потрібна заміна

Поршень перевіряють у разі зниження компресії, ускладненого запуску, втрати потужності, стороннього механічного шуму або після перегрівання двигуна. Підставою для заміни є задири на спідниці, пошкодження днища, зношення канавки під кільце та порушення посадки пальця. Установлення нової деталі не усуває пошкоджень циліндра, тому під час розбирання потрібно оцінити стан його внутрішньої поверхні. Глибокі подряпини, сліди прихоплення та помітний знос потребують окремого рішення щодо циліндра, інакше новий поршень із кільцем не зможуть нормально працювати.

Що перевірити перед вибором

• Модель бензопили: комплект розрахований на Husqvarna 61; самої зовнішньої подібності до деталей інших пил недостатньо.
• Діаметр циліндра: потрібне значення — 48 мм. Розмір варто перевірити вимірювальним інструментом, особливо якщо двигун раніше ремонтували або в ньому замінювали циліндр.
• Виконання поршня: позначення mod.A потрібно врахувати під час порівняння з демонтованою деталлю. Зіставте форму днища та спідниці, розташування вікон, канавки кільця, отвору під палець і загальну висоту.
• Стан суміжних деталей: до складання огляньте циліндр, шатун, голчастий підшипник пальця та посадкові місця стопорних фіксаторів.

Установлення та перший запуск

Перед монтажем внутрішню поверхню циліндра й посадкові місця очищають від нагару, абразивних частинок і залишків пошкоджених деталей. Поршневе кільце встановлюють без надмірного розтягування, а палець — без ударного навантаження та перекосу. Обидва стопорні фіксатори мають повністю ввійти у передбачені канавки. Неповна фіксація пальця може спричинити його контакт зі стінкою циліндра та серйозне пошкодження двигуна.

Під час складання необхідно зберегти правильне положення поршня відносно впускних і випускних вікон, передбачене конструкцією конкретного циліндра. Якщо попередня деталь зруйнована й не придатна для порівняння, орієнтацію визначають за технічною документацією бензопили. Після ремонту колінчастий вал спочатку провертають вручну: рух має бути плавним, без заклинювання та стороннього контакту. Роботи всередині двигуна потребують точних вимірювань і акуратного складання, тому за відсутності відповідного інструмента встановлення краще доручити фахівцеві з бензоінструменту.

WOODMAN mod.A підходить для відновлення Husqvarna 61 за умови підтвердженого діаметра циліндра 48 мм і збігу конструктивного виконання. Ретельна перевірка старого поршня та циліндра до замовлення допомагає вибрати правильну версію комплекту й уникнути повторного розбирання двигуна через невідповідність геометрії.
