Деталь установлюється в місці з’єднання циліндра з картером веломотора та ущільнює площину між цими частинами двигуна. Вона потрібна під час ремонту циліндро-поршневої групи, демонтажу циліндра або відновлення з’єднання, у якому попереднє ущільнення деформувалося, надірвалося чи перестало щільно прилягати. Справна прокладка допомагає виключити витік через основу циліндра та забезпечує правильне складання деталей на посадковій площині.

Призначення та конструкція

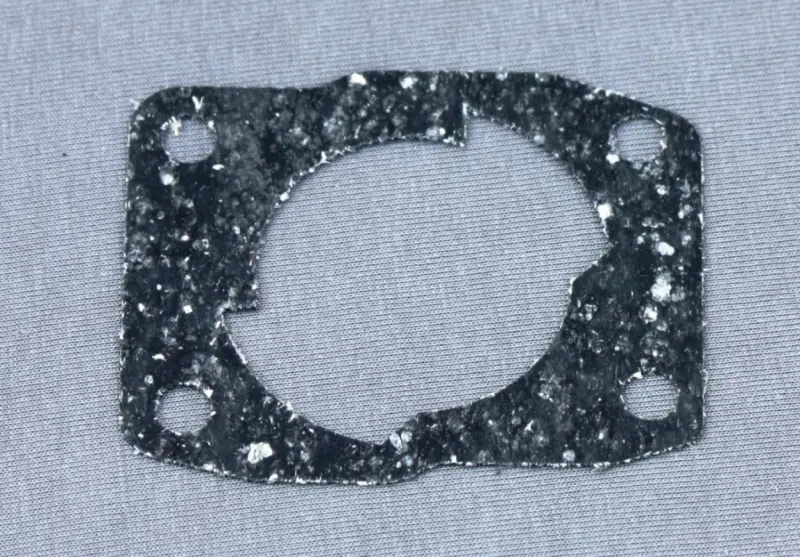

Прокладка має вигляд плоскої фігурної деталі з великим центральним отвором під циліндр і чотирма отворами під кріплення. Контур доповнений вирізами, які мають збігатися з формою сполучених частин двигуна. Така геометрія дає змогу розмістити прокладку між картером і циліндром без перекриття центрального отвору та точок кріплення.

Це прокладка основи, а не ущільнення між циліндром і його головкою. Ці деталі займають різні положення у двигуні та не є взаємозамінними. Виріб використовують під час розбирання верхньої частини веломотора, обслуговування поршня й кілець, заміни циліндра, а також для усунення негерметичності в нижньому стику циліндра. Після демонтажу циліндра попередня прокладка може зберегти сліди обтиснення, прилипнути до поверхні або пошкодитися під час відокремлення, тому повторно встановлювати її без оцінювання стану не слід.

Як правильно підібрати

Позначення CJI визначає виконання цієї позиції, проте перед замовленням потрібно порівняти її геометрію з прокладкою та деталями конкретного веломотора. Для добору важливі не лише загальна назва двигуна чи заявлений об’єм, а й форма зовнішнього контуру, діаметр центрального отвору, розташування чотирьох кріпильних отворів, обриси додаткових вирізів і товщина ущільнення. Навіть у зовні подібних велосипедних двигунів ці параметри можуть відрізнятися.

• Місце встановлення: стик основи циліндра та картера веломотора.
• Конструкція: один центральний отвір, чотири кріпильні отвори та фігурні вирізи за внутрішнім контуром.
• Призначення: ущільнення з’єднання під час складання циліндро-поршневої групи.
• Критерії вибору: контур, міжцентрове розташування отворів, розмір центрального отвору й товщина мають відповідати встановленій раніше деталі.

Не варто підрізати отвори або розтягувати прокладку для суміщення зі шпильками. Якщо точки кріплення не збігаються вільно чи край виступає всередину центрального отвору, вибрано інше виконання. Товщину також порівнюють із передбаченою для двигуна: вона впливає на посадку циліндра, тому випадково встановлювати тоншу або товстішу деталь небажано.

Установлення та перевірка

Монтаж виконують на очищені й рівні сполучені поверхні. Залишки попередньої прокладки та забруднення видаляють обережно, не залишаючи подряпин і задирок на посадкових площинах. Нову деталь укладають без перекосу: центральний отвір, фігурні вирізи та всі чотири кріпильні отвори мають повністю збігатися з відповідними ділянками двигуна. Прокладка повинна лежати рівно, без складок, надривів і загорнутих країв.

Циліндр опускають на шпильки рівномірно, не зсуваючи встановлену прокладку. Кріплення затягують послідовно та з моментом, установленим виробником конкретного двигуна; надмірне або нерівномірне зусилля здатне порушити прилягання й пошкодити ущільнення. Герметик застосовують лише тоді, коли це прямо передбачено інструкцією до мотора: його надлишок може потрапити всередину отворів.

Після складання перевіряють вільний рух механізму та відсутність слідів витоку вздовж лінії стику. Якщо на площинах є деформація, тріщини або глибокі пошкодження, одна нова прокладка не усуне причину нещільного з’єднання. Точне звіряння геометрії до монтажу допомагає виконати ремонт без повторного розбирання двигуна.
