Пластина натягувача ланцюга для бензопили Goodluck GL 4500/5200 BEST (mod.A)

Пластина натягувача ланцюга Goodluck GL 4500/5200 BEST (mod.A)

Профільована пластина призначена для механізму натягування ланцюга бензопил Goodluck GL 4500 і GL 5200. Деталь бере участь у правильному розміщенні натягувача та напрямної шини, завдяки чому після регулювання можна зафіксувати вибране положення пиляльної гарнітури. Її встановлюють замість пошкодженої або деформованої штатної пластини під час обслуговування бічної частини бензопили.

Призначення та конструкція

Пластина працює разом із механізмом натягування, шиною та деталями бічного кріплення. Під час регулювання натягувач змінює положення шини, а пластина є частиною опорної та напрямної конструкції. Справний стан цієї деталі потрібний для рівного встановлення гарнітури й збереження виконаного регулювання після затягування кріплень.

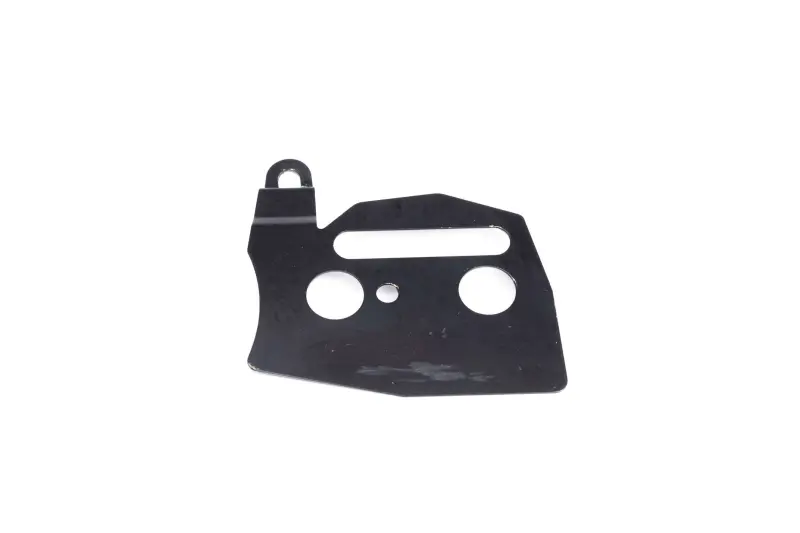

Деталь має плоский профільований корпус чорного кольору. У конструкції передбачені поздовжній паз, два великі круглі отвори, невеликий центральний отвір і виступ із замкненою петлею. Контур, розташування отворів та форма виступу є важливими посадковими ознаками: вони мають відповідати деталям конкретної бензопили й вільному простору під бічною кришкою.

Коли потрібна заміна

Перевірити пластину варто, якщо шина після регулювання стає з перекосом, заданий натяг не вдається втримати або механізм збирається з помітним зміщенням. Підставою для заміни також є вигин корпусу, пошкодження отворів і виражене зношення крайок. Деформовану пластину не слід вирівнювати безпосередньо під час складання зусиллям кріплення: це може завадити рівній посадці суміжних деталей.

• Призначення: встановлення в механізмі натягування пиляльного ланцюга бензопили.
• Сумісні моделі: Goodluck GL 4500 і GL 5200.
• Виконання: BEST, версія mod.A.
• Конструктивні ознаки: поздовжній паз, два великі круглі отвори, малий центральний отвір і петлеподібний виступ.
• Причини для перевірки: деформація, пошкоджені посадкові отвори, зношені краї або неможливість рівно зібрати механізм.

Як правильно підібрати пластину

Позначення GL 4500 або GL 5200 потрібно перевіряти за моделлю самої бензопили, проте одного номера серії для вибору недостатньо. У цих сімействах трапляються різні виконання деталей, тому версія mod.A має відповідати встановленій конструкції. Перед замовленням порівняйте стару й нову пластини за зовнішнім контуром, напрямком виступу, довжиною та положенням поздовжнього паза, кількістю круглих отворів і відстанями між посадковими точками. Особливо важливо виключити дзеркальне або інакше орієнтоване виконання.

Якщо стара деталь сильно зігнута, орієнтуйтеся не на її поточну площину, а на розташування отворів і суміжних частин бензопили. Пластина має встановлюватися без підгинання, розсвердлювання та примусового зміщення. Якщо отвори не суміщаються або виступ упирається в сусідню деталь, складання потрібно припинити й повторно перевірити варіант виконання.

Встановлення та перевірка після ремонту

Перед розбиранням бензопилу вимикають і унеможливлюють випадковий запуск. Бічне кріплення, шину та ланцюг знімають у послідовності, передбаченій інструкцією конкретної моделі. Посадкову ділянку очищають від тирси й забруднень, після чого пластину розміщують у положенні, передбаченому конструкцією натягувача. Усі отвори та паз повинні суміщатися вільно, без ударного припасування.

Після встановлення монтують шину, ланцюг і бічну кришку, регулюють натяг і лише потім остаточно затягують кріплення. До запуску перевіряють рівність положення шини, правильну посадку ланцюга в пазу та відсутність заїдання під час ручного переміщення. Така перевірка допомагає відразу виявити неправильну орієнтацію пластини або невідповідність версії деталі.

Ця пластина підходить для ремонту механізму натягування Goodluck GL 4500/5200, коли потрібне виконання BEST (mod.A). Точне порівняння геометрії зі знятою деталлю дає змогу вибрати належний варіант і відновити коректне складання пиляльної гарнітури без перероблення посадкових місць.
