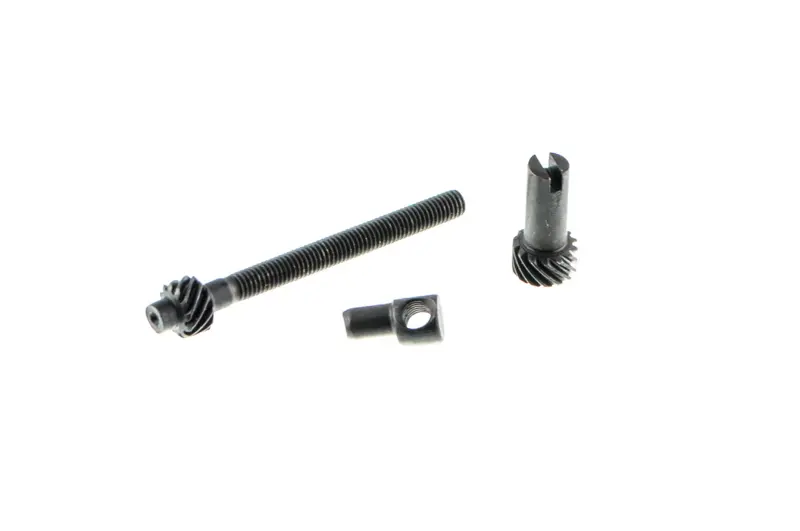

Натягувач ланцюга Goodluck GL 4500/5200 BEST mod.A, черв’ячний

Черв’ячний натягувач ланцюга для Goodluck GL 4500/5200

Деталь призначена для регулювання положення напрямної шини та натягу пиляльного ланцюга на бензопилах Goodluck GL 4500 і GL 5200. Під час обертання регулювального гвинта черв’ячна передача пересуває пов’язаний із шиною упор, тому механізм дає змогу прибрати провисання або послабити ланцюг перед обслуговуванням різальної гарнітури. Виконання BEST mod.A застосовують для ремонту пил із відповідним компонуванням натяжного механізму.

В основі конструкції — різьбовий регулювальний стрижень і зубчаста пара, що взаємодіє з ним. Поворот доступної ззовні деталі передається на гвинт, а різьбовий повзун перетворює обертання на поступальний рух. Завдяки цьому положення шини змінюється поступово, без її ручного переставляння. Натягувач не замінює шину, ланцюг або ведучу зірочку: він керує положенням установленої гарнітури після послаблення кріплення бічної кришки.

Коли потрібна заміна

Механізм варто перевірити, якщо регулювальний гвинт обертається без помітного пересування шини, заїдає, не утримує вибране положення або має пошкоджений шліц чи зубці передачі. Регулюванню також можуть заважати тирса в посадковому місці, пошкодження шини, неправильне встановлення кришки або надмірно затягнуте кріплення. Перед придбанням доцільно оглянути місце монтажу та переконатися, що несправність пов’язана саме з натягувачем.

Критерії правильного підбору

• Модель бензопили: виріб заявлений для Goodluck GL 4500 і GL 5200.
• Тип механізму: потрібне виконання з черв’ячною передачею; прямий натягувач має іншу конструкцію та не є рівноцінною заміною.
• Версія: варіант BEST mod.A потрібно зіставити з демонтованою деталлю та будовою посадкового місця.
• Геометрія: порівняйте напрямок і форму зубців, довжину різьбової частини, розташування повзуна, форму приводного шліца та точки опори.
• З’єднання із шиною: після попереднього монтажу упор має входити у передбачений отвір шини та пересувати її без перекосу.

Позначення GL 4500 і GL 5200 не виключають конструктивних відмінностей між окремими випусками та варіантами бічної кришки. Вирішальним критерієм є збіг із попереднім механізмом: черв’ячна пара повинна правильно входити в зачеплення, різьбовий повзун — розташовуватися у штатній точці, а регулювальна частина — залишатися доступною після складання.

Монтаж і налаштування

Роботу виконують на вимкненій та охолодженій бензопилі, унеможлививши випадковий запуск і захистивши руки рукавичками від гострих різальних ланок. Посадкову зону очищають від тирси й бруду, після чого перевіряють стан шини, кріплення та суміжних деталей. Натягувач установлюють без ударного навантаження: зубці мають з’єднатися вільно, а гвинт — обертатися без ривків і заклинювання. Перед остаточним затягуванням кришки перевіряють, чи ввійшов повзун в отвір шини та чи справді він змінює її положення.

Під час регулювання кріплення шини послаблюють настільки, щоб вона могла трохи пересуватися. Носок шини підтримують піднятим, потім гвинтом прибирають провисання. Ланцюг має прилягати до нижнього боку шини, залишатися в пазу та рухатися рукою в захисних рукавичках без заїдання. Після затягування кріплення натяг перевіряють ще раз. Надмірне зусилля на гвинті не усуне затиснення шини або помилку складання, зате може пошкодити різьбу чи зубчасте зачеплення.

Після монтажу контролюйте натяг перед роботою та після перших циклів пиляння: новий або нещодавно встановлений ланцюг може подовжуватися швидше. Якщо налаштування знову збивається, потрібно перевірити не лише натягувач, а й фіксацію шини, стан її паза, ланцюга та приводних деталей.
