Муфта зчеплення бензопили Goodluck GL 4500/5200 WOODMAN mod.A

Муфта зчеплення Goodluck GL 4500/5200 WOODMAN mod.A

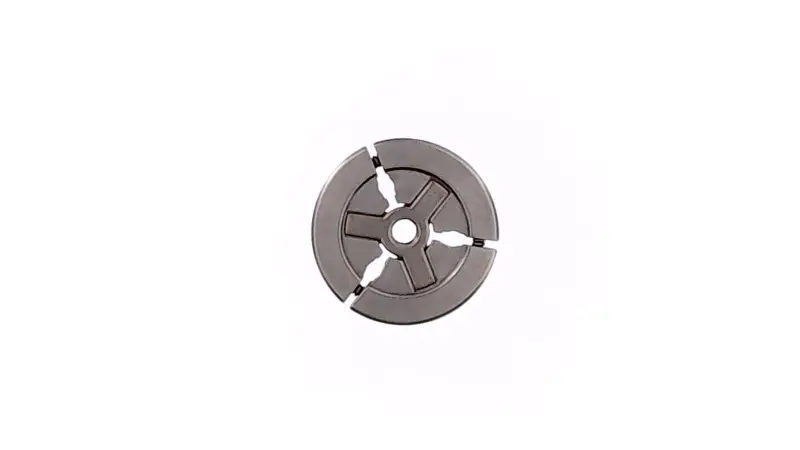

Муфта призначена для ремонту відцентрового зчеплення бензопил Goodluck GL 4500 та GL 5200. Вона працює у приводі пиляльної гарнітури й передає обертання двигуна на барабан із зірочкою після підвищення обертів. Виконання WOODMAN mod.A потрібно враховувати під час добору: у бензопил однієї серії можуть застосовуватися різні модифікації зчеплення, тому самого позначення моделі іноді недостатньо.

Принцип роботи муфти

Конструкція складається з трьох розташованих по колу колодок, з'єднаних пружинами. На холостому ходу пружини утримують колодки ближче до центра, тому вони не повинні приводити барабан в обертання. Коли оберти зростають, колодки розходяться та притискаються до внутрішньої поверхні барабана. Сила тертя передає крутний момент на ведучу зірочку, після чого починає рухатися пиляльний ланцюг. Увімкнення відбувається автоматично, без окремого важеля керування.

Стан муфти впливає на момент початку руху ланцюга та стабільність привода під навантаженням. Зношена фрикційна поверхня може прослизати відносно барабана, а ослаблені чи пошкоджені пружини — порушувати своєчасне розмикання зчеплення. Ривки під час набору обертів, пробуксовування, сліди перегрівання та рух ланцюга за правильно налаштованого холостого ходу є підставою перевірити весь вузол.

Що перевірити під час вибору

Ця позиція заявлена для Goodluck GL 4500/5200 і належить до виконання WOODMAN mod.A. Перед замовленням порівняйте демонтовану деталь із новою не лише за назвою бензопили, а й за конструктивними ознаками:

• триколодкова схема та розташування пружин;
• форма центральної частини й спосіб кріплення на валу;
• зовнішній профіль і посадка відносно барабана;
• товщина деталі та її вільне розміщення під кришкою;
• виконання встановленого барабана й ведучої зірочки.

Муфта, барабан зчеплення, ведуча зірочка та підшипник барабана мають різне призначення, хоча працюють разом. Якщо причину несправності точно не визначено, перевірте суміжні деталі на зношення, пошкодження посадкових поверхонь і надмірний люфт. Монтаж нової муфти разом із сильно зношеним барабаном може не усунути пробуксовування або нестабільне ввімкнення.

Заміна та перевірка після монтажу

Роботи виконують на зупиненій та охолодженій бензопилі. Перед розбиранням зону зчеплення очищають від тирси й забруднень, а бічну кришку та пиляльну гарнітуру знімають у порядку, передбаченому інструкцією конкретної пили. Напрямок різьби, спосіб фіксації колінчастого вала та зусилля затягування потрібно уточнити в сервісних даних Goodluck GL 4500 або GL 5200: застосовувати звичний напрямок відкручування без перевірки не можна.

Під час складання колодки та пружини мають розташовуватися без перекосу, а барабан — вільно обертатися у передбаченому положенні. Одночасно перевіряють стан гальмівної стрічки, зірочки й підшипника барабана. Після монтажу ланцюг повинен залишатися нерухомим на сталому холостому ходу та починати рух зі збільшенням обертів. Якщо він продовжує обертатися без натискання на газ, потрібно перевірити налаштування холостого ходу, пружини, посадку муфти й барабан.

Муфта WOODMAN mod.A підходить для планового відновлення привода та ремонту після зношення колодок або пружин. Ретельне порівняння з демонтованою деталлю особливо важливе за відсутності точних розмірів: збіг моделі пили, триколодкової конфігурації, центрального кріплення та посадки в барабані допомагає не переплутати різні версії зчеплення серії 4500/5200.
